CCX6密集绝缘母线槽

产品概述

CCX6 密集绝缘母线槽、CKX6空气缘绝母线槽主要适用于工矿企业、文化体育场馆、机场、车站，大型社会公共场所及高层、超高层建筑的输配电供电系统。
该产品的设计符合GB7251.1和GB7251.2国家标准(等同于IEC60439.1和IEC60439.2国际标准)。

其他

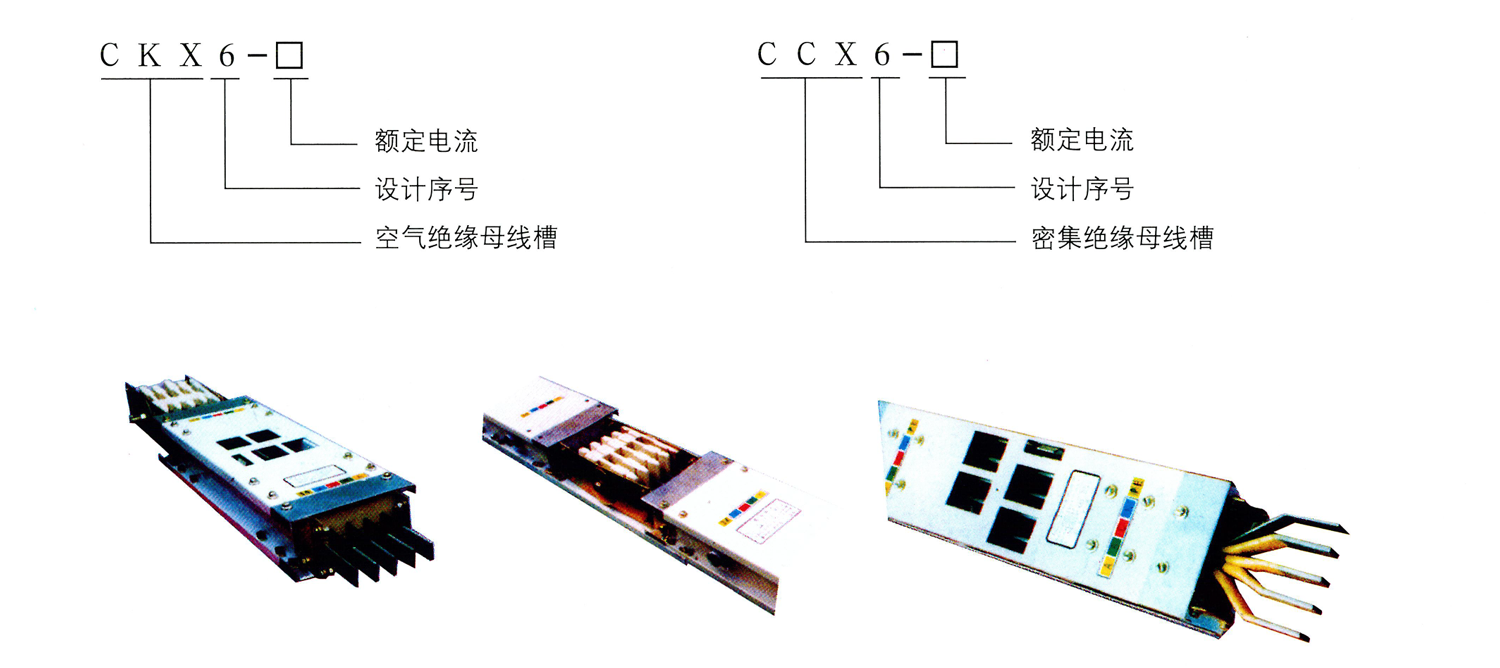

产品型号

主要技术指标

额定电流:200A，400A，630A，800A.1000A.1250A，1600A，2000A、2500A(可扩展为3150A.4000A、5000A)额定工作电压:380V，660V
额定绝缘电压:690V
额定频率:50HZ
安装类别(过电压类别)I、IV级
防护等级:IP40
额定短时耐受电流:20kA，30kA，50kA，80kA

母线槽的结构

1、母线槽由载流导体(铜母线)，壳体和绝缘材料组成
2、母线槽壳体采用优质冷扎钢板制作成型、具有足够的机械强度，表面静电涂，防腐性能好。
3、载流导体(铜母线)采用了符合GB5585.2-1985电工用铜、铝及其合金母线第二部分铜母线的电工用铜材料。
4、母线槽的绝缘材料采用了辐照交联聚乙烯热收缩管,该产品具有良好的绝缘性能、耐高温、阻然性能好使用寿命长。
5、母线槽的绝缘支撑件采用了BMC(低收缩不饱和聚酯玻璃纤维增强模塑料)，其材料具有良好的绝缘性能和机械性能等。

母线槽(母线干线系统)的组成

母线干线的组成是由馈电单元，分解单元、馈电箱及各类弯曲单元组成。

母线槽的安装

母线槽在安装前，应认真检查外壳是否完整，有无损坏。
母线槽在安装前，应测量其绝缘电阻，必要时可进行耐压试验。应无击穿与闪络现象。
母线槽安装前应预先安装好固定支架。母线槽垂直安装时支架距离不应大于6m,水平安装时不应大于3m。
母线槽内连接处，应按相序连接后，用扳手将螺栓拧紧，连接好后应最后确认无误后将连接盖板盖好。
