本产品适用于高层建筑中作为交流频率50H2，额定工作电压 380V，额定工作电流630A及以下的配电系统中作电缆π接之用。
XLP-I/型电缆π接箱为冷轧钢板弯制组装而成的封闭箱体,即可挂墙安装,也可落地安装。挂墙安装时箱体背面有四个葫芦孔做安装之用。落地安装时配有箱架，箱架为型材组装而成，供支撑箱体和固定电缆之用。并设有专用接地螺栓。箱体正面为可开启的门，电缆从箱体底部进出，箱体的防护等级可达IP4X.
XLP-川/型π接箱内装 德国进口原装低压高容(NH)式刀开关条,防触电保护标准高,不论开关处于什么位置都可达到 VBG4 标准的全触电保护,
XLP-川/型π接箱内上部设有长寿命的发光二极管带电指示器，指示π接箱内主母线是否带电。XLP--I/型π接箱的下部为电缆进出空间，设有N、PE母线。从箱体底部至刀开关条的接线柱处设有透明的安全防护板，在防护板移开之前，任何接线部位不外露，从而大大的提高了安全防护性能。
XLP--I/型π接箱结构紧凑，占地面积小，三部刀开关π接箱的宽度仅为 600mm,深度仅为 300mm 完全可以在不设π接室的情况下解决安装空间问题。

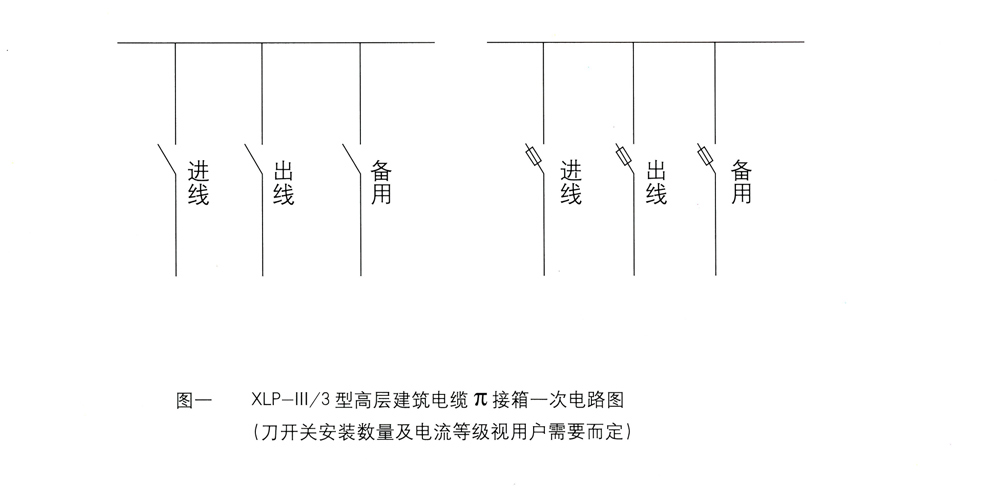

本产品的一次电路见图一

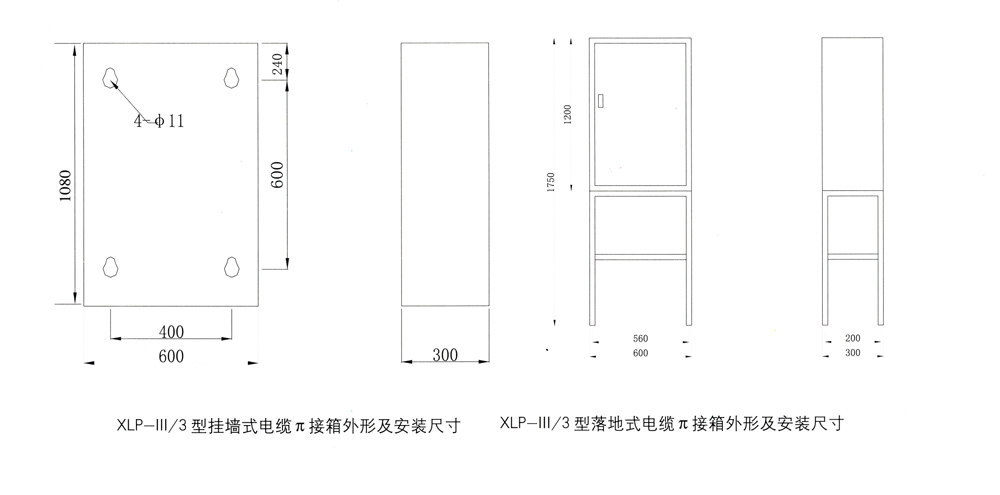

本产品外型及安装尺寸见图二
