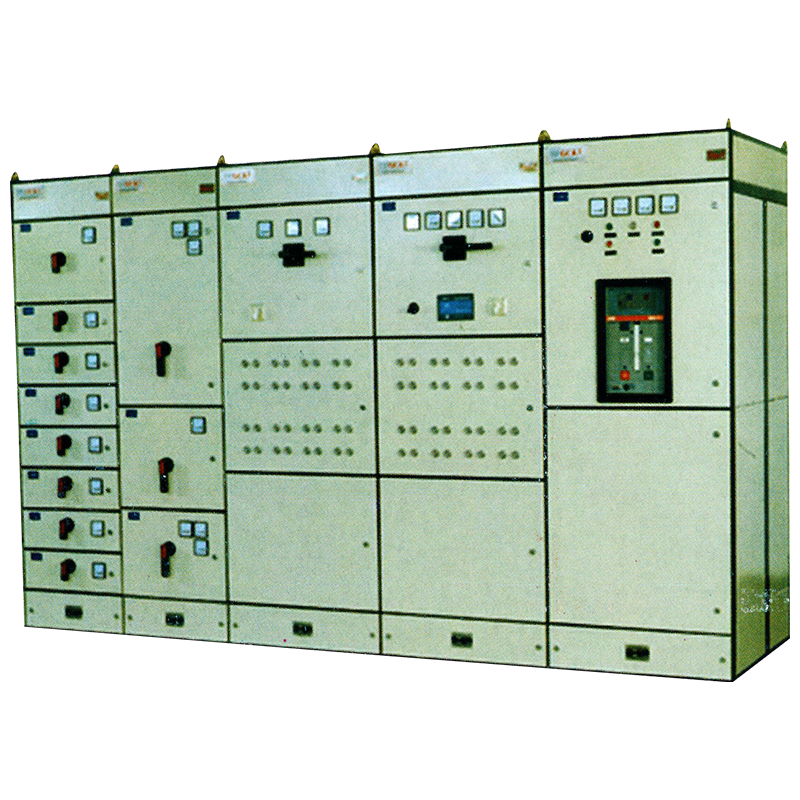

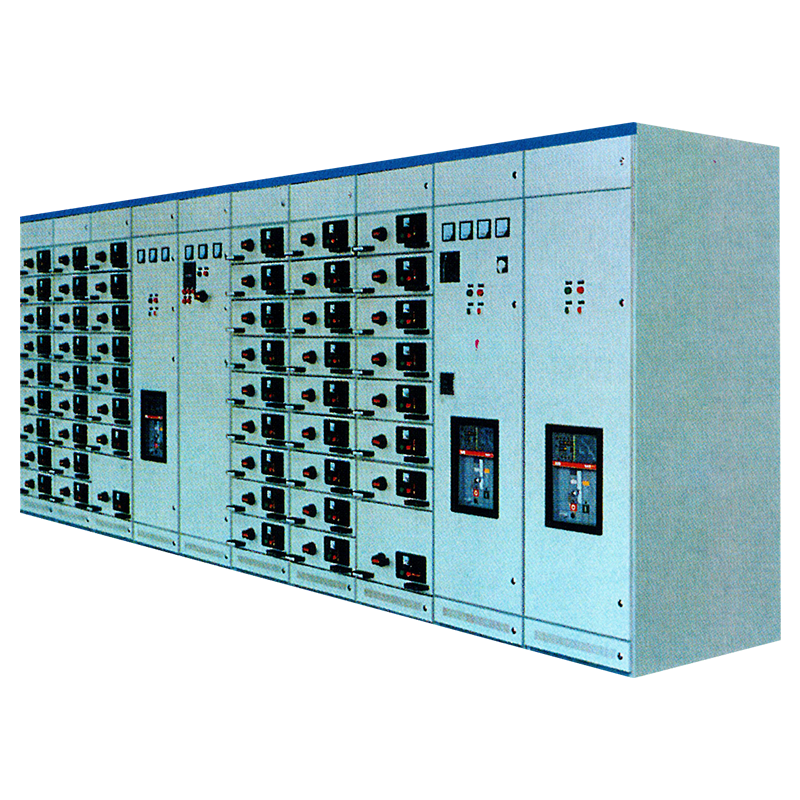

GZS2 系列数控直流电源柜

使用条件要求

本设备仅限在室内工作、且通风良好。

1.海拔高度:不超过 2000m。
2.环境温度:不高于 +40℃，不低于-5℃，在24h内其年均温度不得超过 +35℃。
3.周围空气的相对湿度在 20+5度时，不超过 90%RH:在最高温度 +40℃时，不超过50%RH。
4.运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险介质，无强电磁场干扰。
5.设备必须垂直安装，其倾斜度不得超过5度。
6.输入交流电压380+10%V,频率 50±2%HZ。
注:使用条件与上述不符时，由用户与制造厂协商解决。

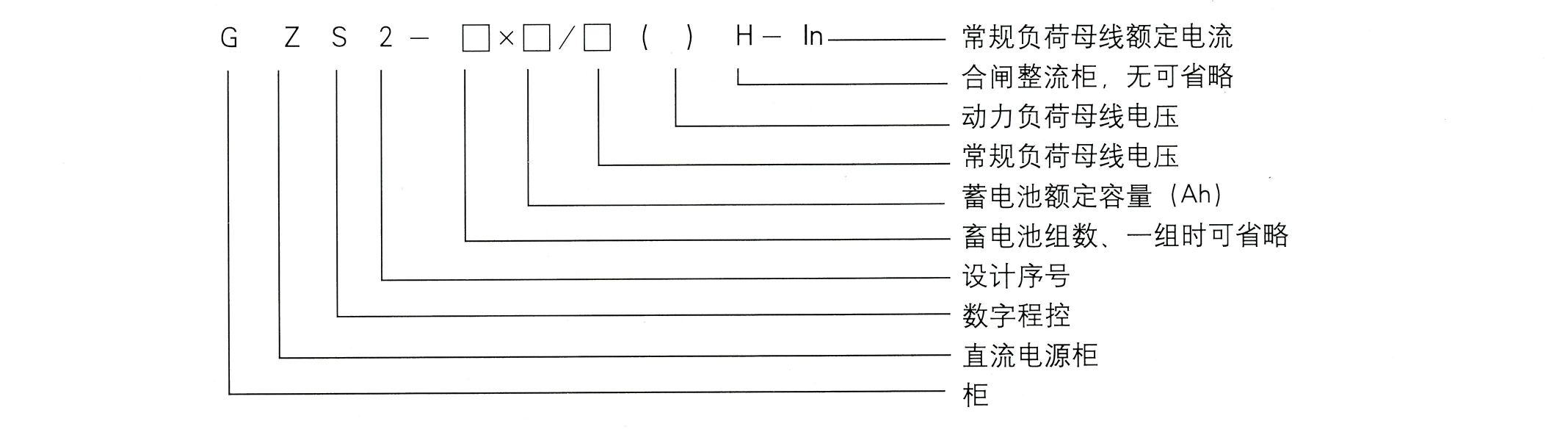

型号说明

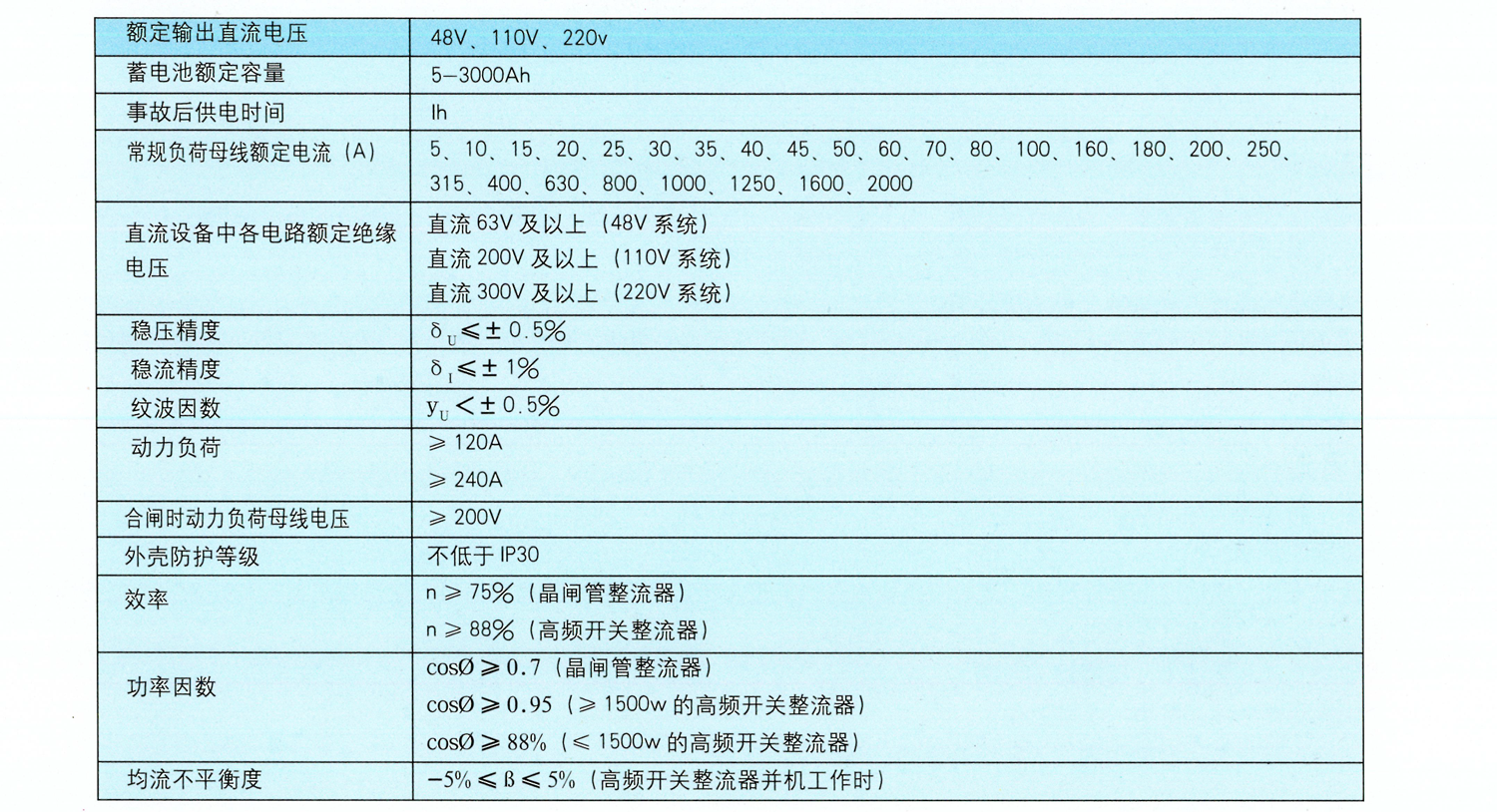

主要参数

外型结构

1.柜体柜体外型基本尺寸柜的宽B(mm):600、800、1000、1200柜的高度H,(mm);2000、2200(2300)柜的深度D(mm):600、800、1000.1200

2.抽屉和插箱、插件
抽屉和插件应与插箱有良好的配合，能方便的插入或拨出,所有接,插点均应保证电接触可靠及外壳接地连续性。插箱，插件的结构宜按高度进制为44.45mm 的插箱，插件的基本尺寸系列。

3.金属安装支架、各元器件接地点对直流设备总接地点之间电阻值应不大于0.1欧。

系统组成

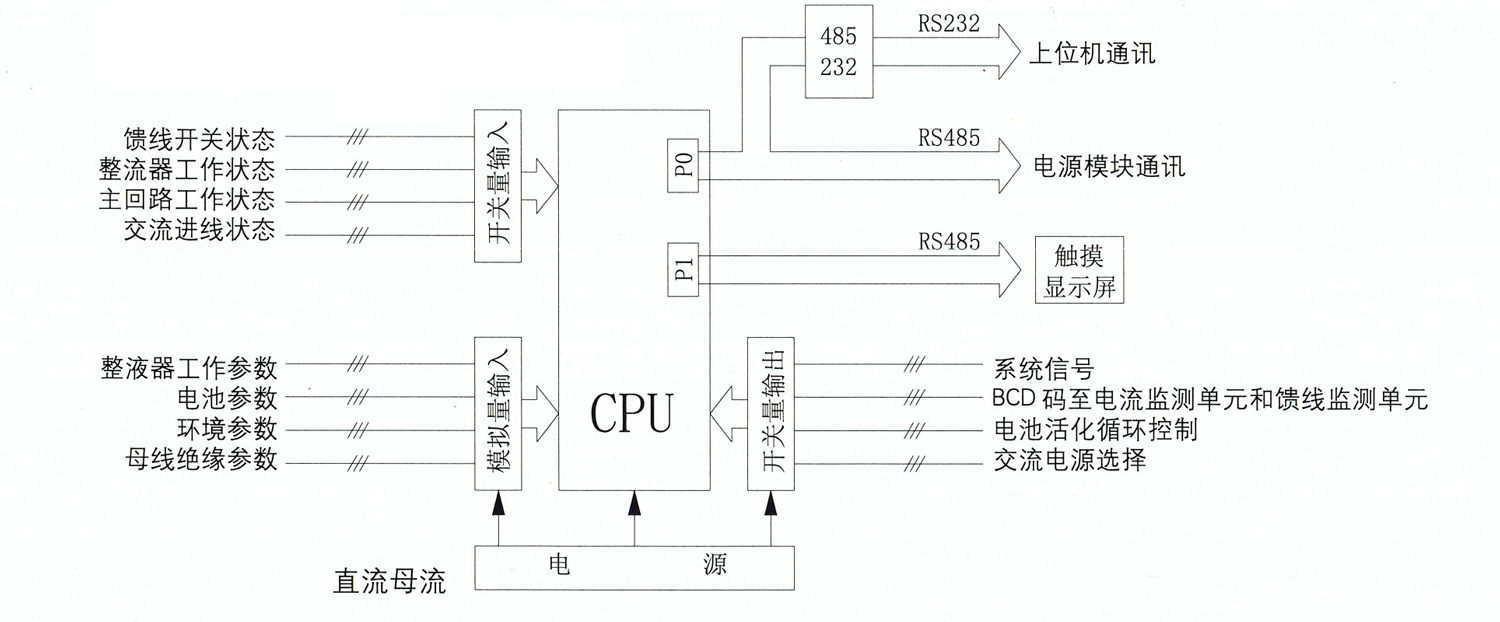

监控单元

1、组成

2、作用

◇中文触摸控制显示，可在线修改整定参数。控制工作状态，显示运行情况。

◇监控通过串行指令对整流模块实施监控，包括开关机，输出电压调整、限流点设定等。

◇ 监控可向电池监控单元发送BCD码，并接收电池的参数测量，进行分析处理，从而判断电池的性能。

◇ 监控可向馈线单元发送BCD码，并接收线绝级参数测量，进行分析处理，计算馈线正，负极对地电阻，从而判定馈线的绝缘情况。
◇监控可接收交流电源单元的参数及状态，并可据此对交流电源进行切换、选择、预警(过或欠压、相等)。
◇ 监控可自动或受控对电池进行活化，循环，并可记录充放电过程。
◇ 对温度进行监控，并实施充电温度补偿。
◇ 监控支持多种常用的通讯协议，如Modbus、CDT等,亦可根据客户要求定制协议:接口支持RS485、RS232、亦可通过Modem
上传数据。

整流单元

1.由多个高频开关整流模块组成、模块并联运行、硬件自动均流、n+1冗余。
2.对模块的需求。
◇智能化设计:模块内置微处理器，完成对模块本身的监控与管理，并与中央监控通讯、接受中央监控的控制、如监控故障则模块按微处理器出厂整定值运行，避免了系统的崩溃。
◇ 模块采用软开关技术，无需缓冲网络。
◇ 模块支持热插拔，扩容，维护方便。
◇ 模块间采用低差，自主均流方式，均流度<±5%

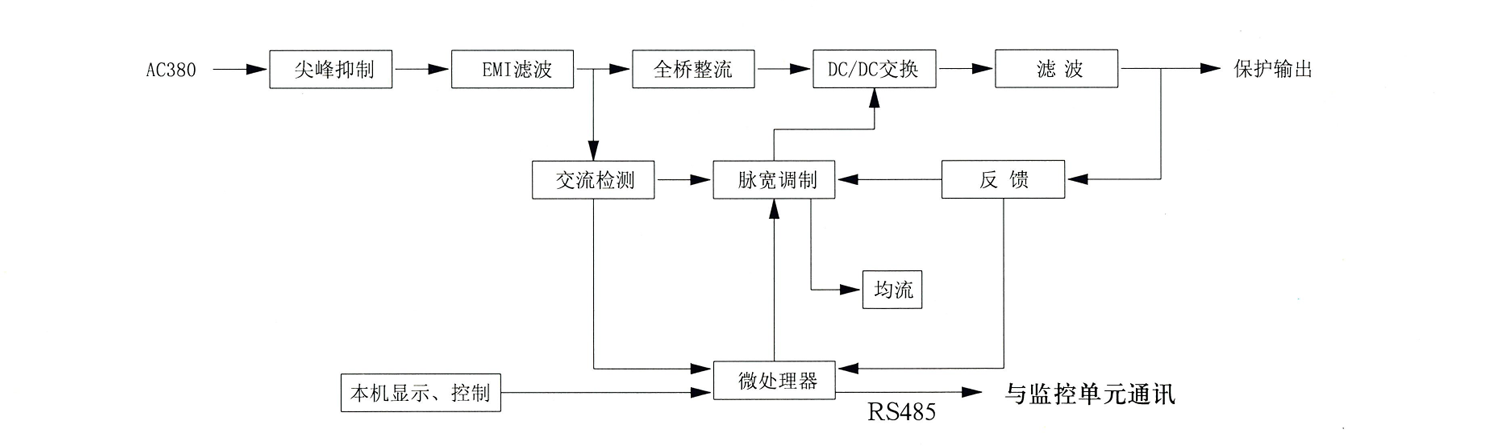

3.模块的一般工作原理:

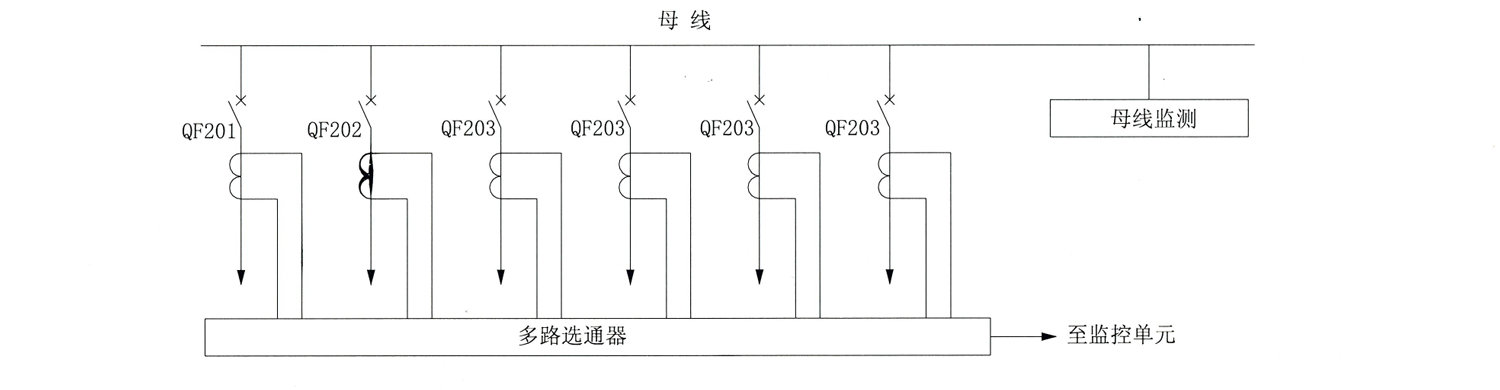

馈出单元
1、组成:
单元由多个主开关、辅助开关、故障开关、直流漏电电流传感器、多路选通器及母线监测等组成。

2、作用：

主功能是直流配电，向各下级设备分配直流电源，并具有过流，短路保护功能。

向监控提供开关的状态(正常工作、正常分闸、故障跳闹)。

向监控提供各馈线线路的漏电流，以便进行监控各馈线线路的接地情况，漏电流传感器采用直流霍尔元件，不需要向母线注入交流低频信号。

提供闪光电源，以备变电所特殊用途，

监测母线的过，欠压，并向监控转发。

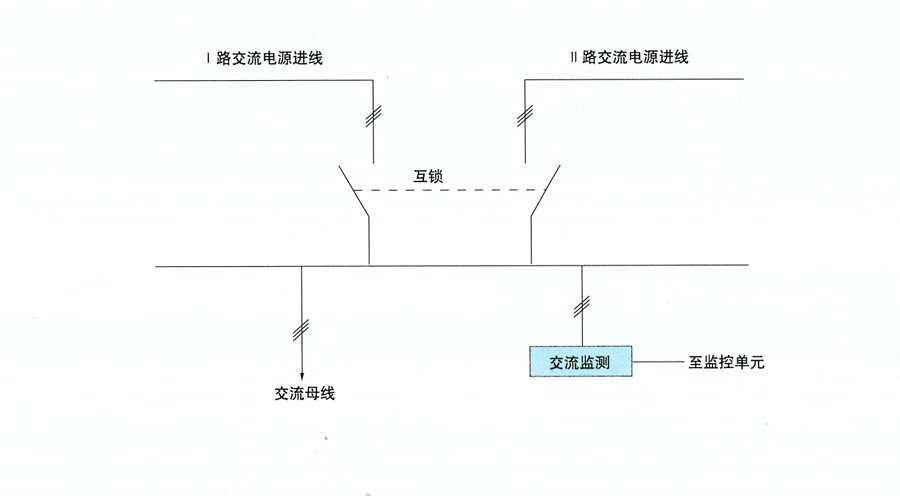

交流的进线单元

1、作用:
自动进行双电源切换，向后级设备、部件提供可靠的交流电源监测交流电源的参数，提供过、欠压、缺相等保护。必要的防雷措施，确保后级设备，部件的安全。必要的交流配电。

2、组成:

蓄电池监测单元

作 用:
在线、动态地监测单体电池的电压，以便监控系统计算电池的内部电参数(内阻、容量等)。

特 点:
采用 MOS固态电子开关选通，具有无动触点、无抖动、寿命长、速度快、可靠等优点。
三种控制方式:手动操作优先，监控控制次之，单元内部循环最次。
两种输出格式:0-5V标准信号和0-15KHZ调频脉冲同时输出。
本体带有数码显示。

组成：

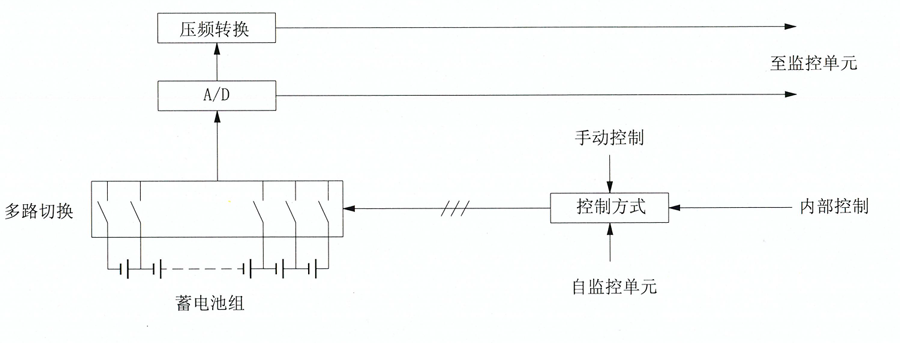

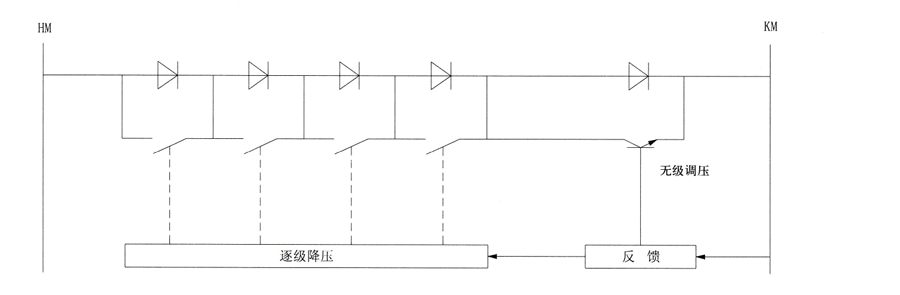

降压单元

工作原理

反馈系统监测KM电压,并实时调整三级管的通态,当KM的变化超出三级管的调整范围,反馈系统发出脉冲、启动有级调整、此时无级调压实时跟踪KM变化，从而使KM实现平滑调整。

特点：

以有级和无级结合的方式，实现KM的无级调压。(无级调压为可选项)

以硅链的简单可靠代替了斩波器的复杂和脆弱。

具有线性电源的精度。

通讯电源单元:(可选单元)

此模块将直流电源母线电压经过DC/DC变换，获得48V直流输出、专作变电站通信设备电源，其结构与整流模块
相近，性能:衡重杂音电压:1mV
峰--峰值杂音电压:100mV
效率:> 90%

逆变单元

此模块将直流母线电压经过DC/AC变换，获得交流 220 V，50Hz的正弦波电源输出，作为UPS使用。

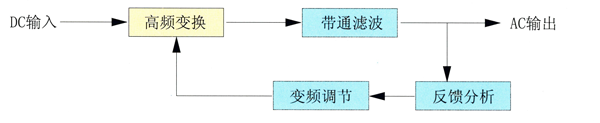

结构框图:

性能

可在线运行，热备用运行的切换时间  <5 ms

保护齐备:输出过载、短路、输入过压、欠压、过热

反灌噪音:≤ 2mV

效率:<90%6

波形失真度:<3%(线性负载)环境温度:-10℃~40℃

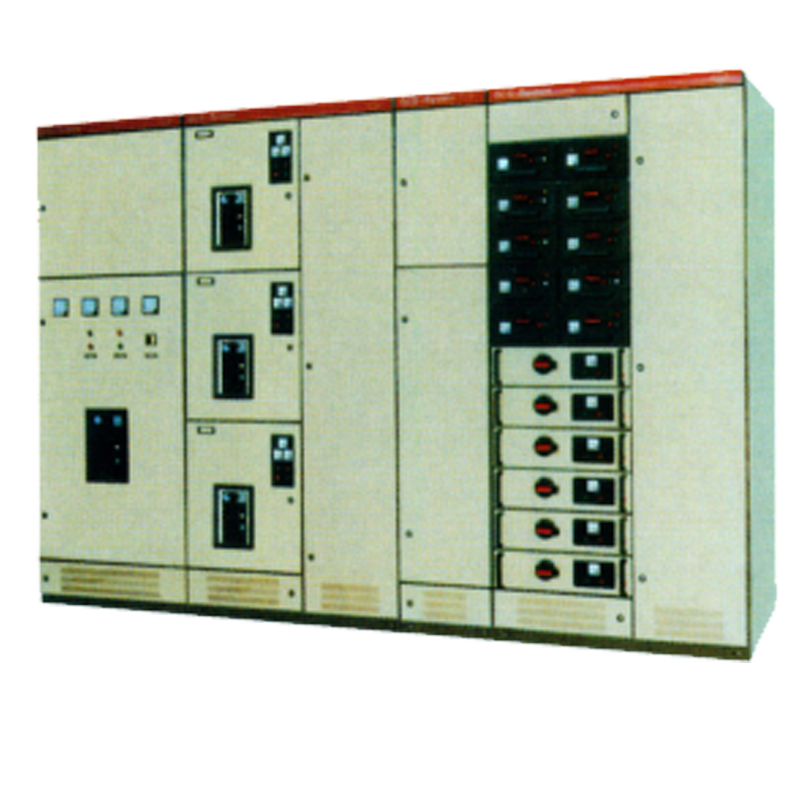

结构

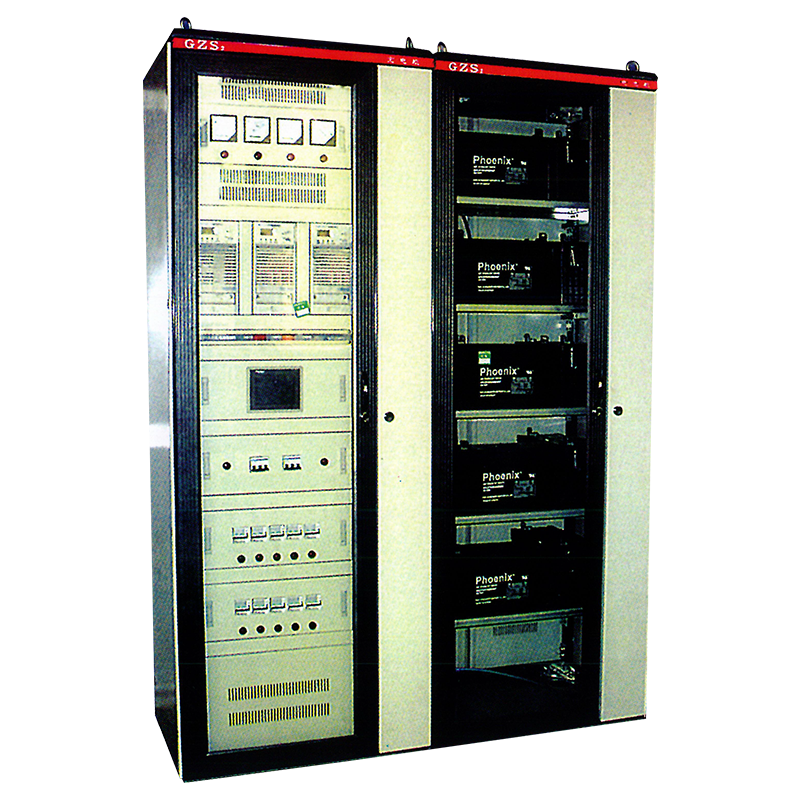

系统由整流柜和电池柜组成。

整流柜采用抽屉式构造。

一次、二次回路分开布置。

总线母排式结构。

通讯规约

通讯物理接口:RS-485，通讯距离1000米(RS-232另配接口)。

M odbus协议(9600 波特，8位数据，奇校检）

蓄电池组选择

推荐采用密封式阀控铅酸蓄电池
10、26、38、50、65、80、100、150、200,250,300、400、500、600、800.1000.2000.3000(Ah)。

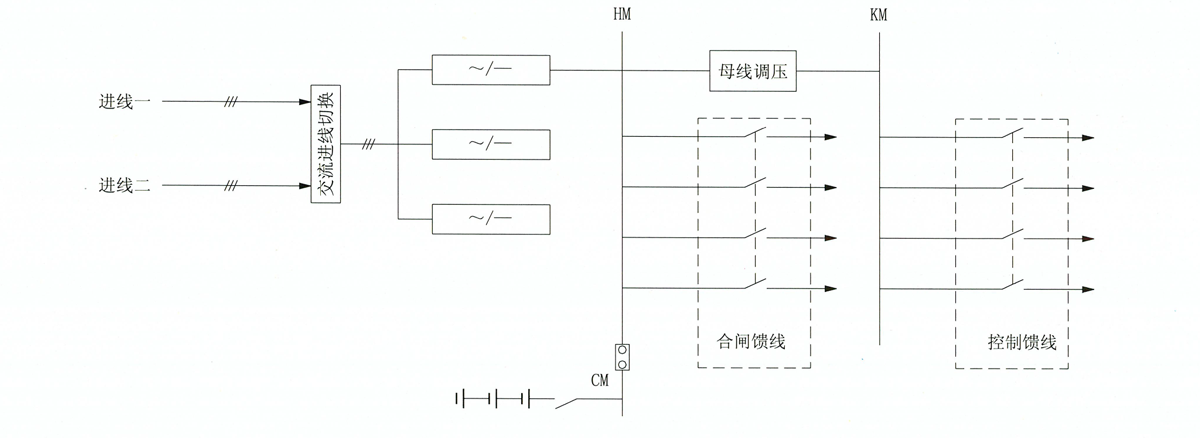

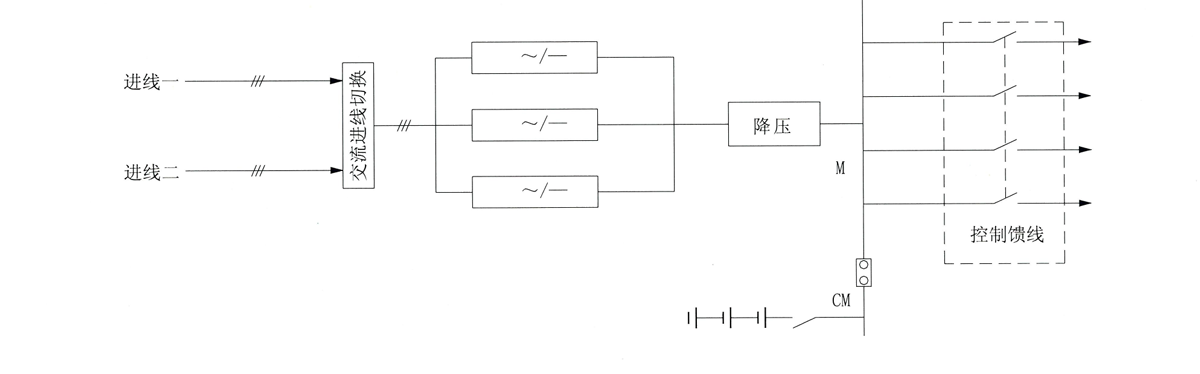

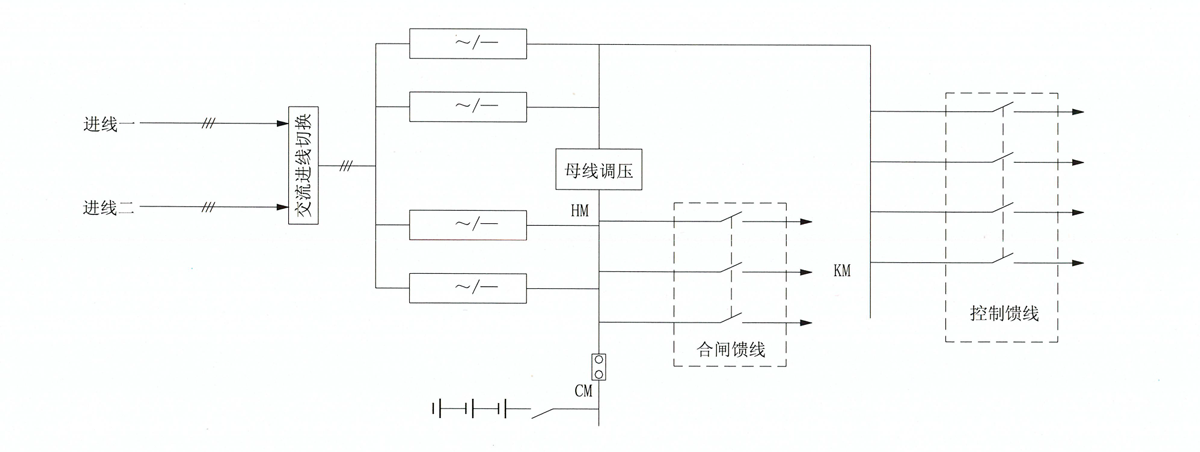

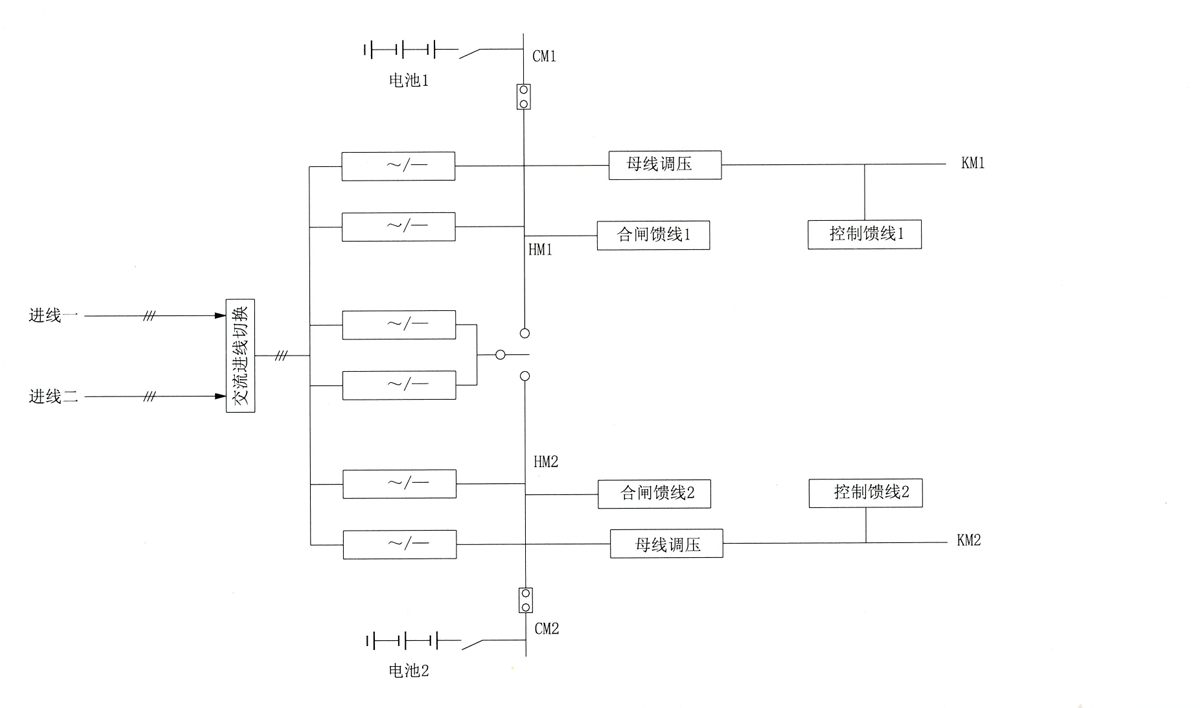

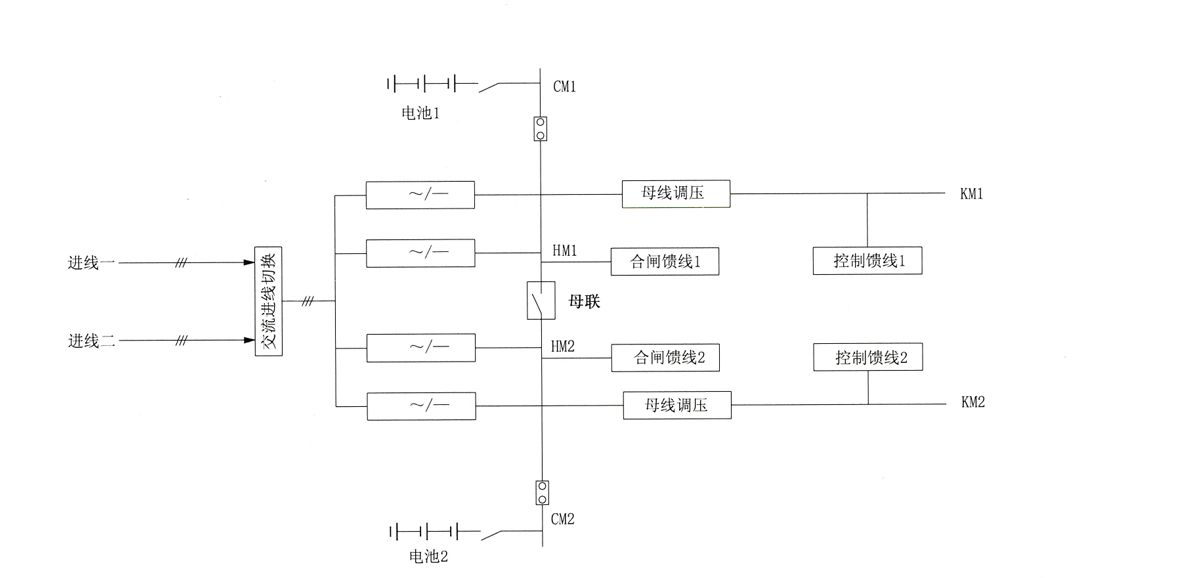

附录:主接线方案

方案一

方案二

方案三

方案四

方案五
