BATB-3000 系列变频调速器

主要功能

*电压波动自动调整
*电流限幅
*转矩提升
*转速追踪
*跳跃频率
*载波频率设定
*多种加速模式
*死区自动补偿
*直流制动
*多段速度
*程序运行
*摆频运行
*PID 调节控制
*自动节能运行

保护功能

*过压、失压保护
*电流限幅保护
*失速保护
*过流、过载保护
*数据保护
*低载预警

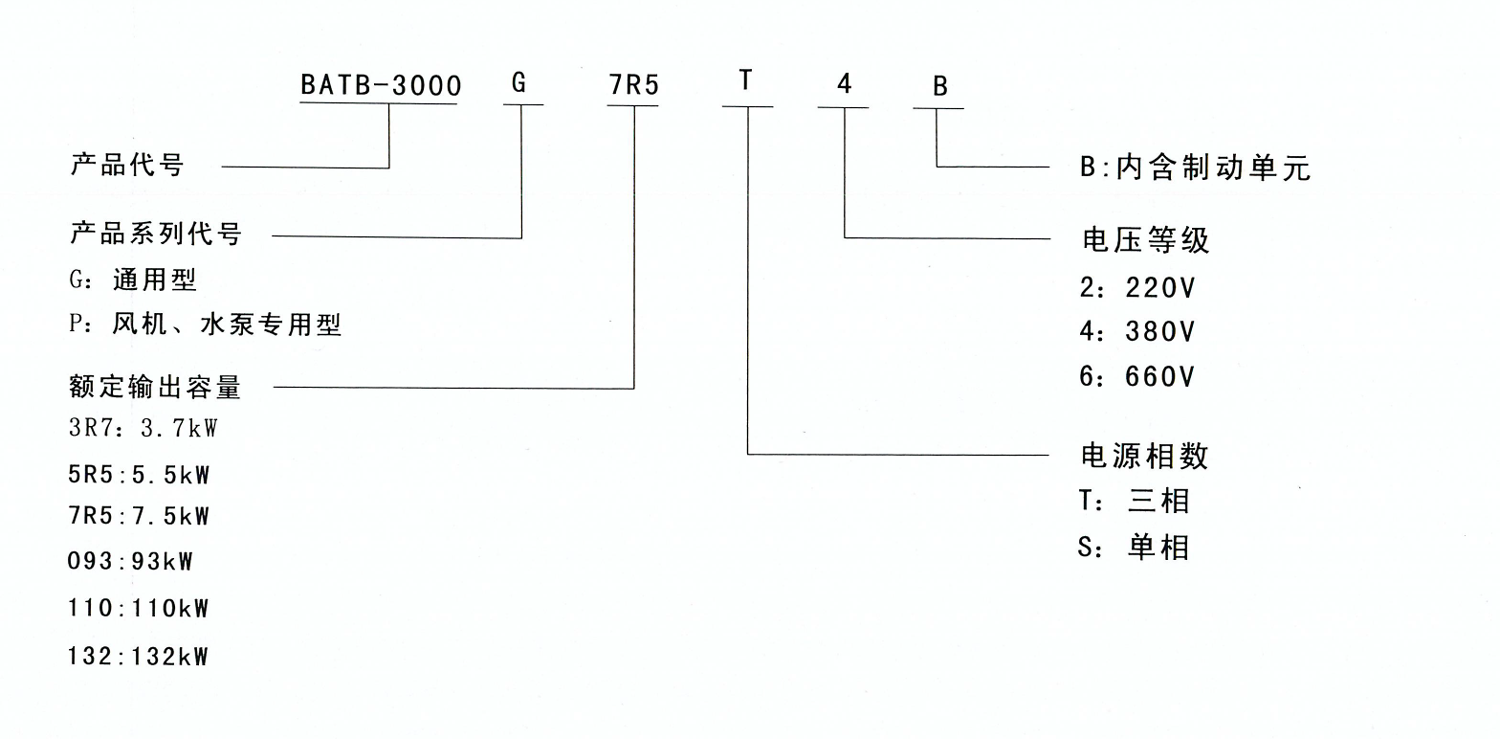

型号说明

使用条件

*安装场所:海拔1000米以下，无凝露，无易爆、易燃易腐蚀气体，无导电性尘埃，室内通风良好的地方。
*防护等级:IP20
*冷却方式:强迫风冷(0.75KW/220V、0.4KW/单相220V以下自然风冷)。
*储存环境温 度:-25'C-+65'C
*使用环境温度:-10℃-+40'C
*空气相对湿度:20%一90%RH
*外界振动条件:20Hz以下小于0.5G
*其它条件要求:尽量远离干扰与被干扰源。

配线

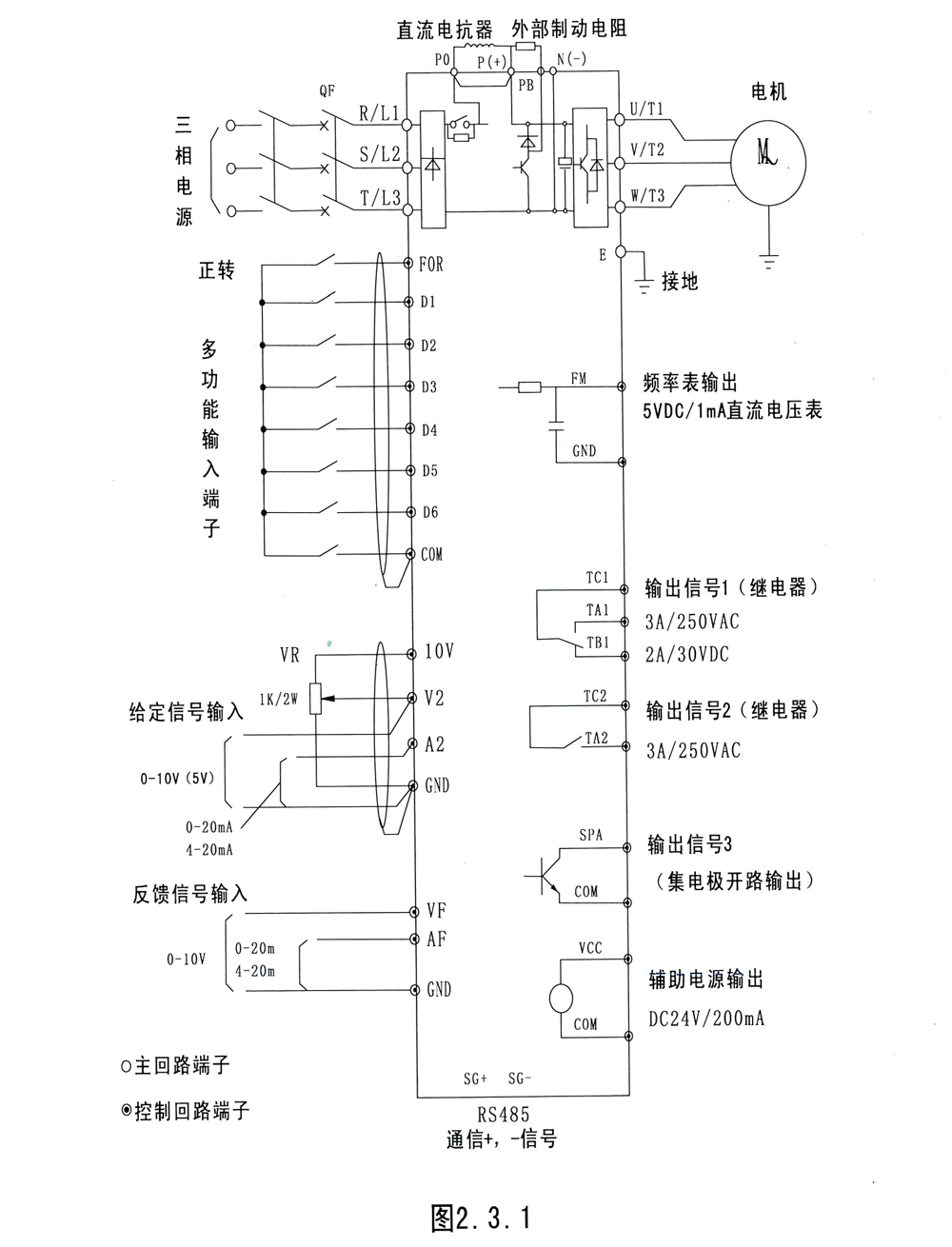

*变频调速器的外围配线，分为主回路及控制回路两部分。用户必须依照下图所示的配线回路正确连接

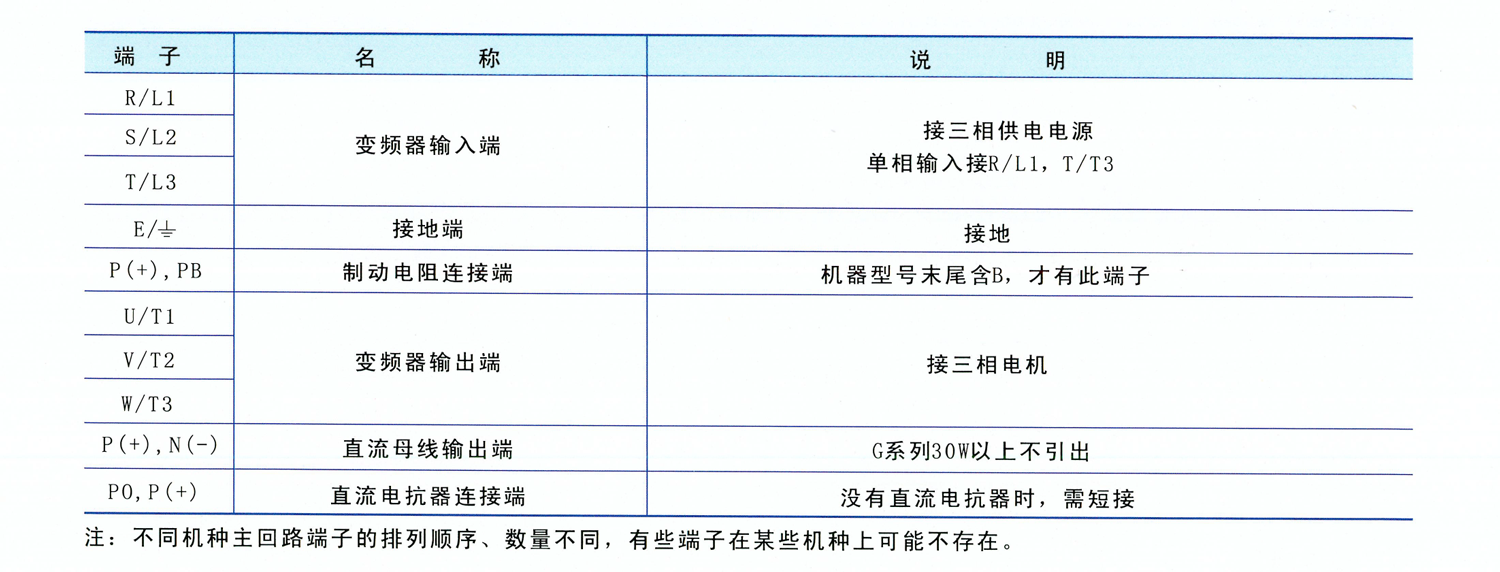

主回路端子说明

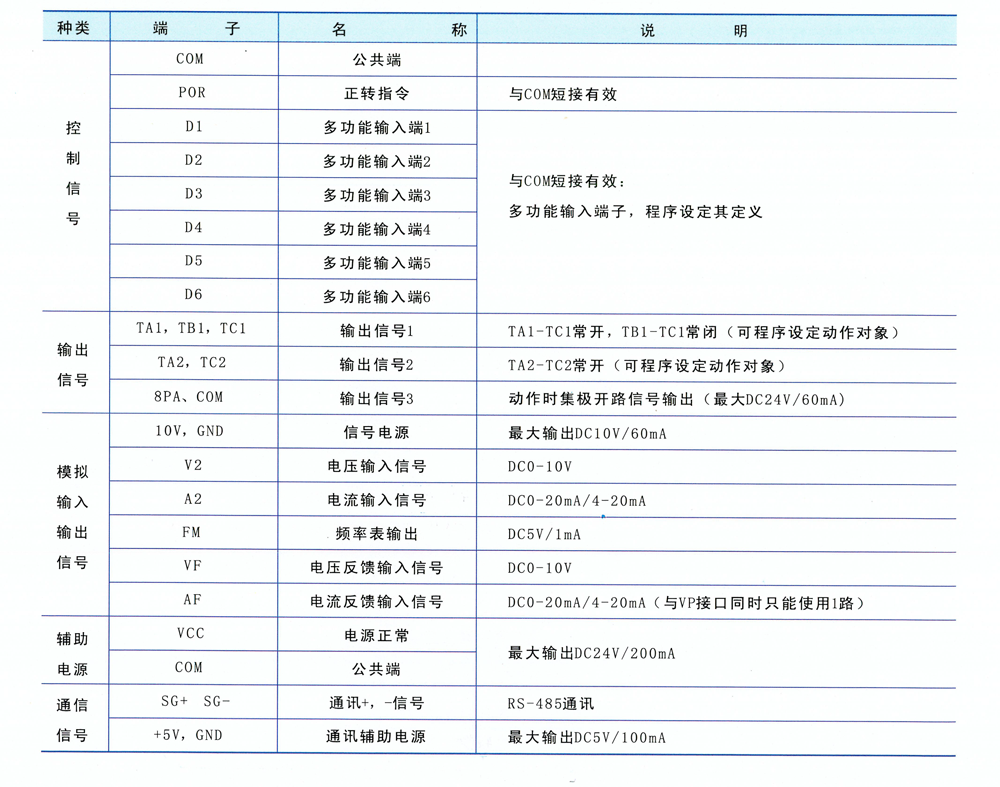

控制回路端子说明

接线注意事项

*不可将交流输入电源接到变频器输出端子U，V，W；

*拆换电机时，必须切断变频器输入电源；

*在变频器停止输出时方可切换电机或进行工频电源的切换；

*为尽量减少电磁干扰的影响，当使用的电磁接触器及继电器等距离变频器较近时，应考虑加装浪涌吸收装置；

*变频器的外部控制线需加隔离装置或采用屏蔽线；

*输入指令信号连接除屏蔽外还应单独走线，最好远离主回路接线；

*载波频率小于 3KHz时，变频器与电机间最大距离应在50米以内，载波频率大于4KHz时，应适当减少此距离此接线最好敷设于金属管内；

*当变频器加装外围设备(滤波器、电抗器等)时，应首先用1000伏兆欧测量其对地绝缘电阻，保证不低于4M Q；

*若变频器较频繁起动，勿将电源关断，必须使用控制断子的COM/FOR作起停操作，以免损伤到整流桥；

*在变频器U、V、W输出端不可以加装进相电容或阻容吸收装置；

*为防止意外事故发生，接地端子E或，必须可靠接地(接地阻抗应在100Q以下)，否则会有漏电的状况发生；

*主回路配线时，配线线径规格的选择，请依照国家电工法规施行配线。

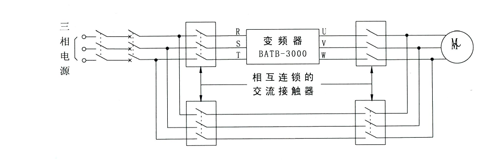

备用电池

*在变频器故障或跳脱时会引起较大的停机损失或其他意外的故障发生时请增设本电路备用以保安全

*注:备用电路须事先确认及测试运转特性，确保工频与变频的相序一致。

操作键盘

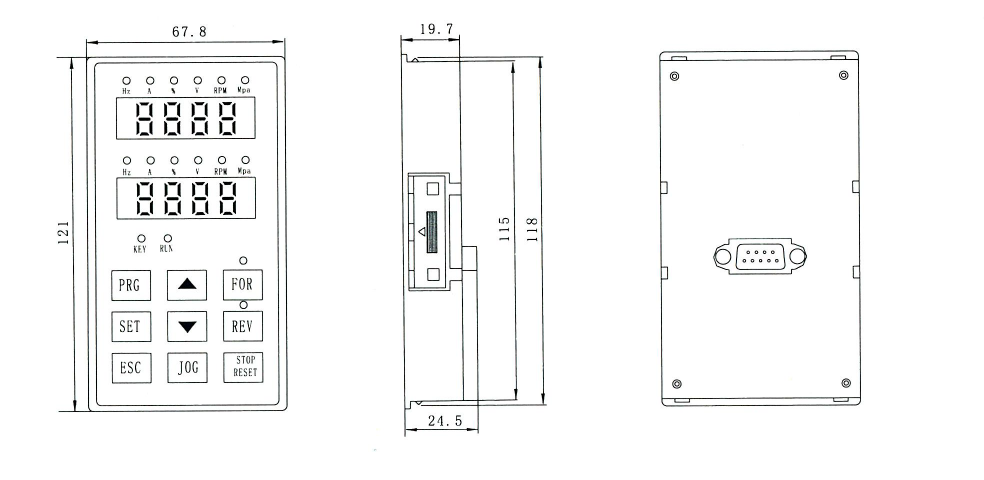

键盘尺寸：

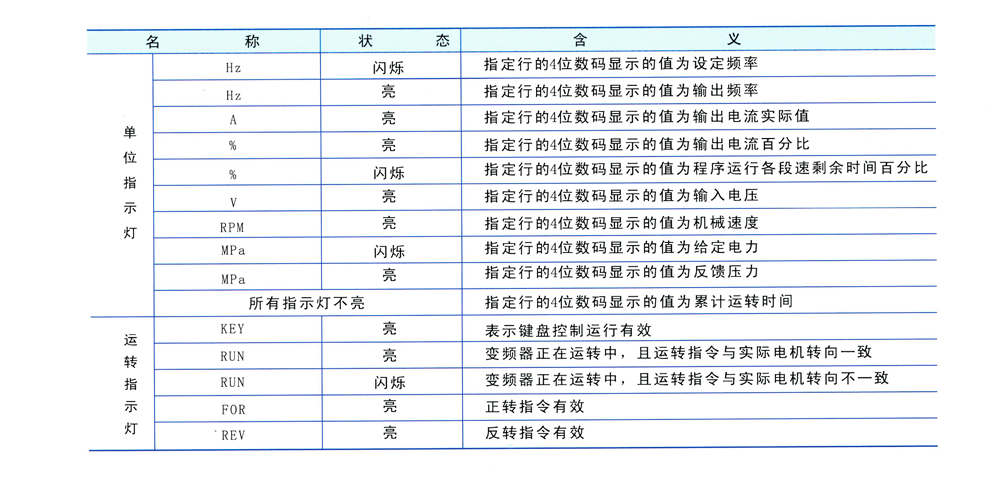

指示灯含义说明

标准规范

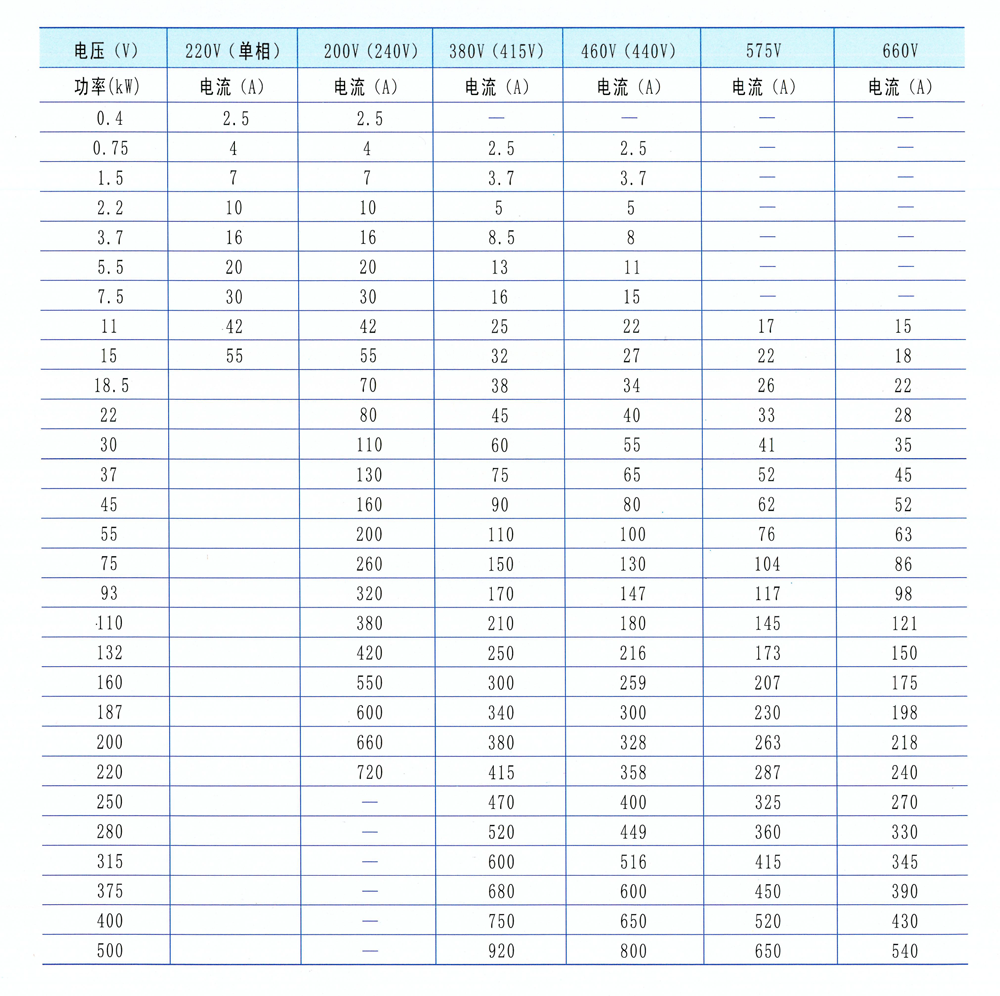

1、BATB-3000 系列各种规格的额定输出电流列表：

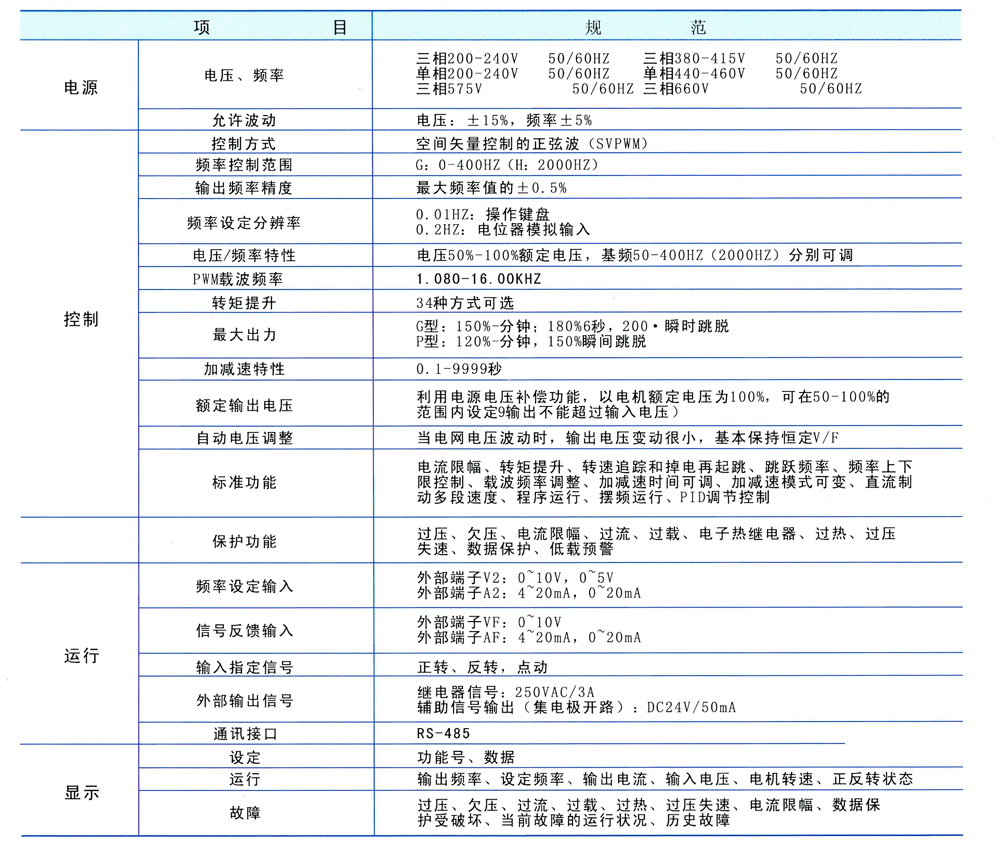

2、技术参数规格:

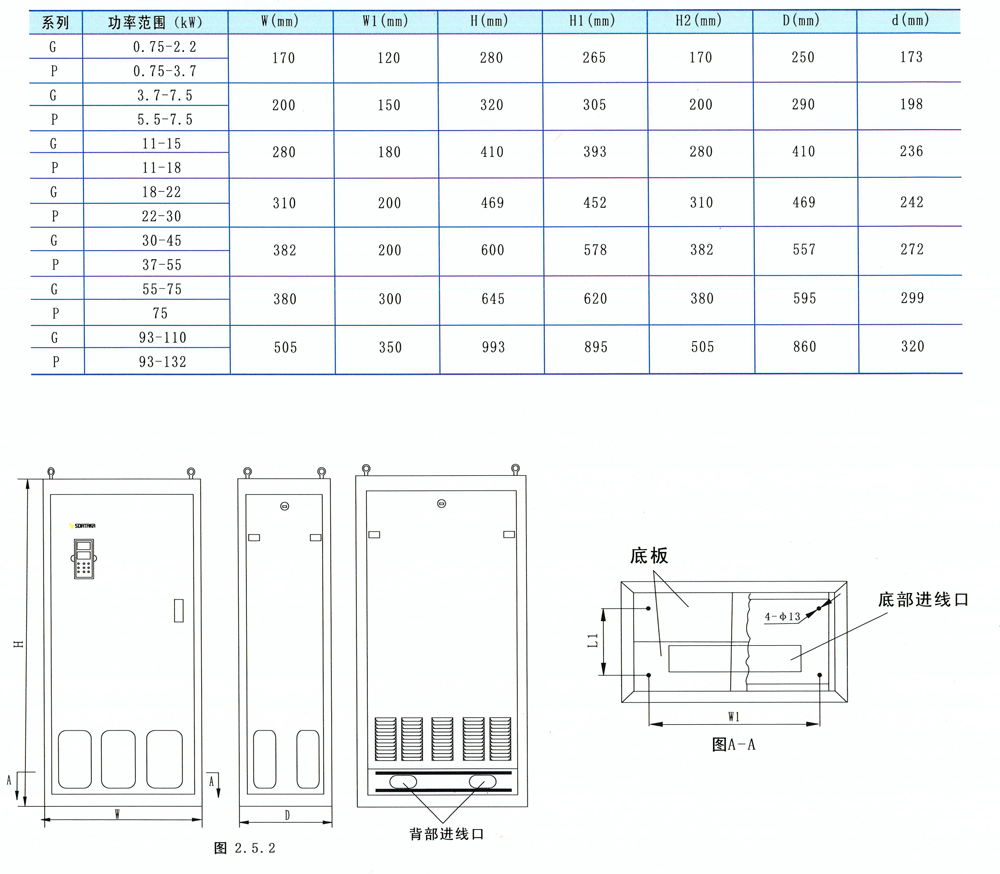

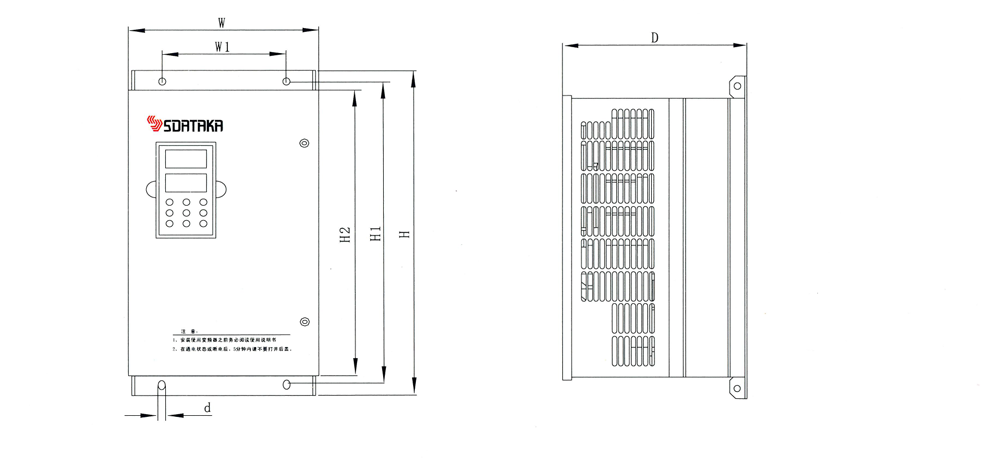

3、外形与安装尺寸：

0.75KW-132KW外型安装尺寸(电压等级:380V,见图2.5.1)

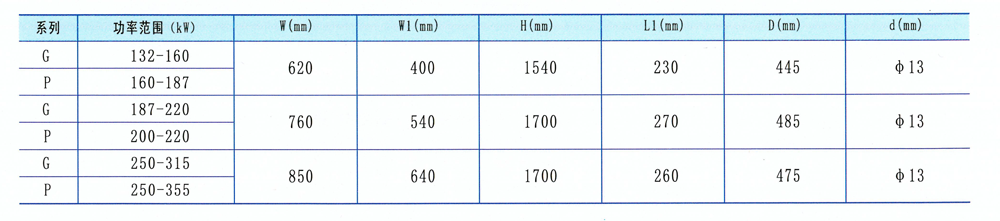

132KW-355KW外型安装尺寸(电压等级:380V,见图2.5.2)
