XBZ1 系列智能型箱式变电站

产品概述

XBZ1系列智能型箱式变电站和XBJ1系列紧凑型箱式变电站是由天津电气传动设计研究所和北京松岛菱电设备有限公司联合开发的新产品，它吸收了美式箱变、欧式箱变和国产箱变三大派别的优点，适合于我国的国情特点，采用了新材料新工艺及先进的元器件和高低压自动化技术，其中高压(12KV)侧能满足电力部门对于配电网自动化的要求，低压(0.4KV)侧能满足小区物业管理智能化的要求，可以用设备在中心站或物业管理处的上位机对箱式变电站进行“四遥(遥测、通讯、遥调、遥控)系统管理。当多台智能型箱式变电站连接成”手拉手“环网供电时，在自主软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，从而保证在一分钟内恢复送电。该系列智能型箱式变电站是由高压单元、电力变压器、低压单元、计量单元及智能系统等，优化组合成的完整的智能化供配电成套装置，它功能多，用途广，运行安全可靠，外型美观，并具有安装方便，少占地，少维护，少投资，见效快，寿命长等特点。可作为城市建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田及施工临时用电等部门、场所的变配电设备。XBJ1紧凑型箱式变电站除不具有智能化系统外，其他同智能型箱式变电站。

其他

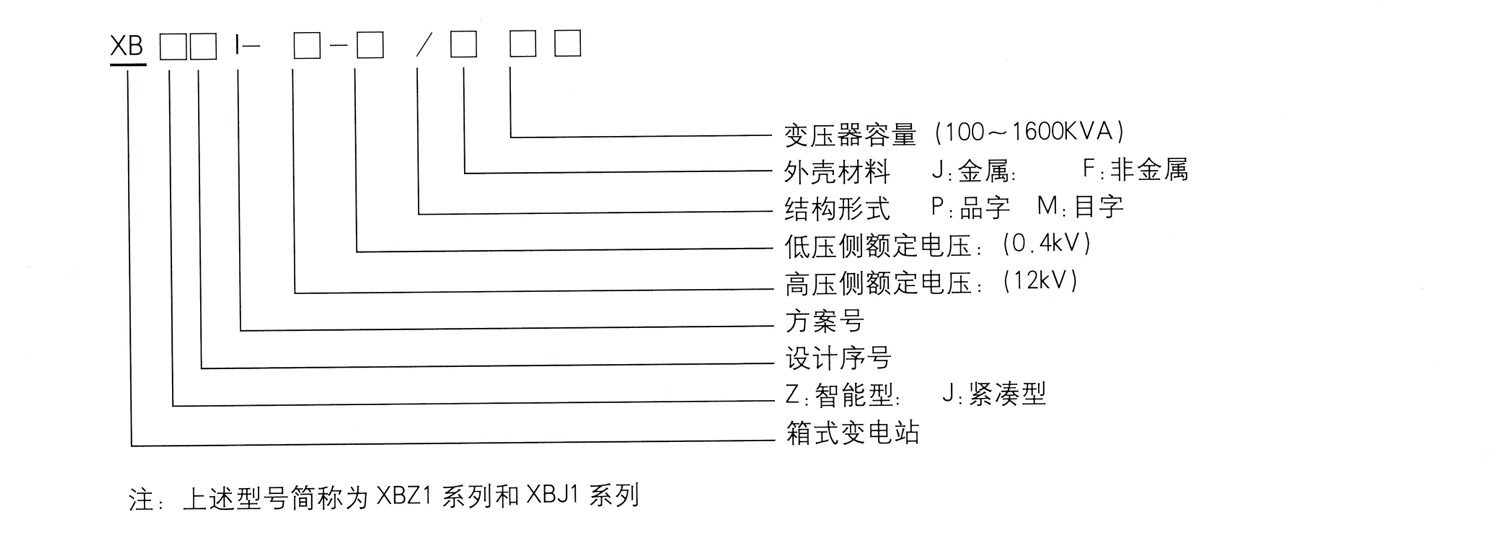

型号说明

基本技术参数

额定电压:
高压侧:12kV:低压侧:0.4kV

辅助回路:交流110V、220V、380V:直流24V

变压器额定容量(kVA)100~1600

额定电流:高压:400A，630A;低压:100A-2500A

额定频率:50Hz(60Hz)
额定短时耐受电流

高压开关设备

12kv16kA2s(4s)20kA2s(4s)低压开关设备

250-315kVA 15kA400-800kVA30kA

1000kVA 及以上按实际短路电流进行

注:200kVA及以下免试
额定峰值耐受电流:12kV50kA

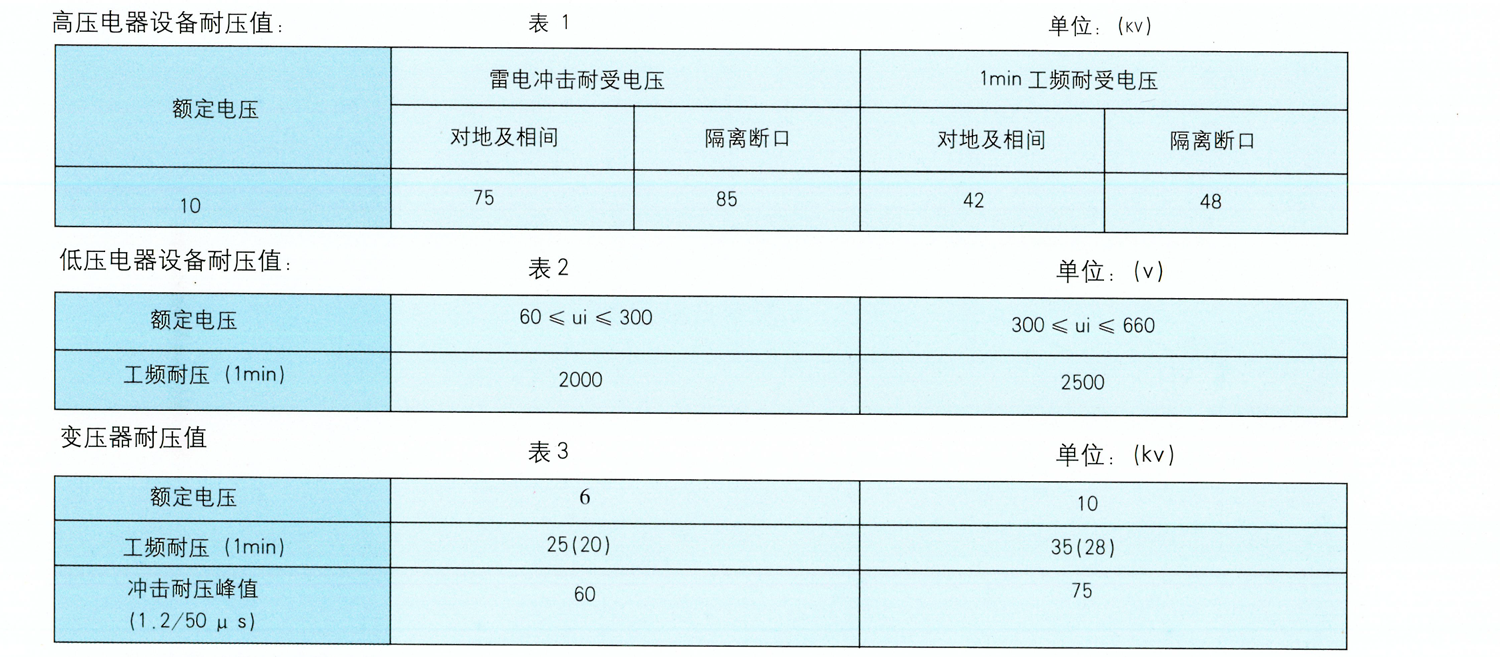

绝缘水平

注1:()内为干式变压器标准。
注2:此表只适用于正常使用条件，其它使用条件下的耐压值应按相应标准修正额定噪声水平
油漫式变压器:<50db
干式变压器:≤ 55db
无功功率补偿标准为变压器容量的 30%(可按用户需求增减1

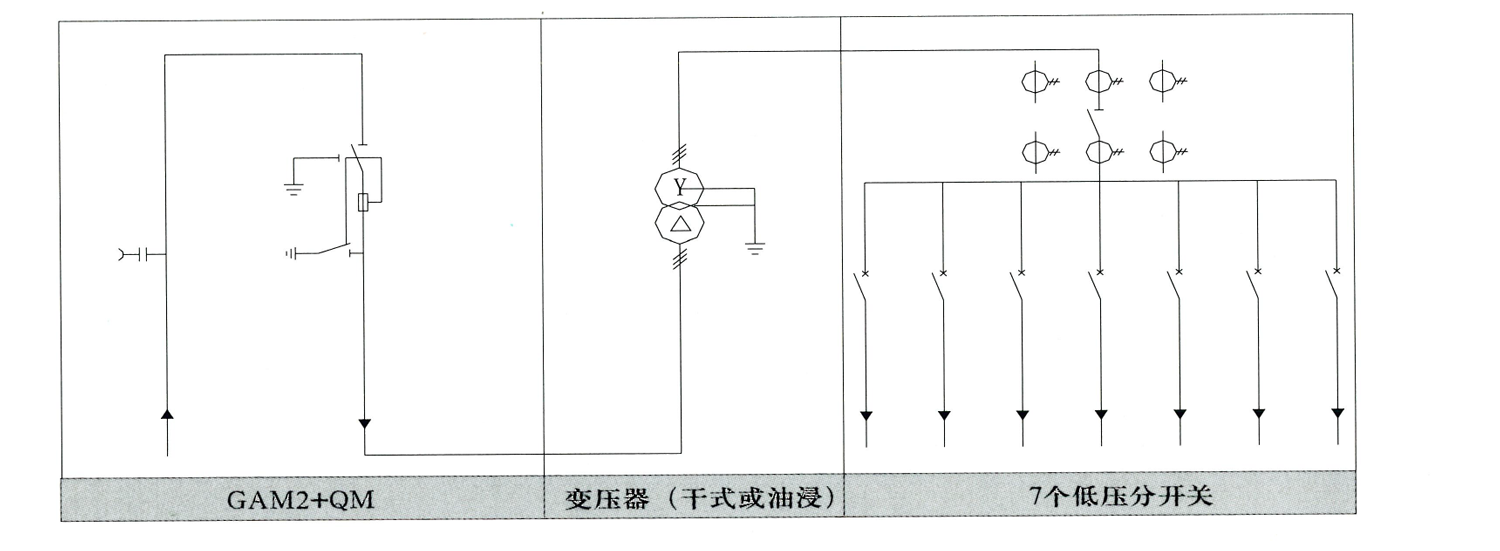

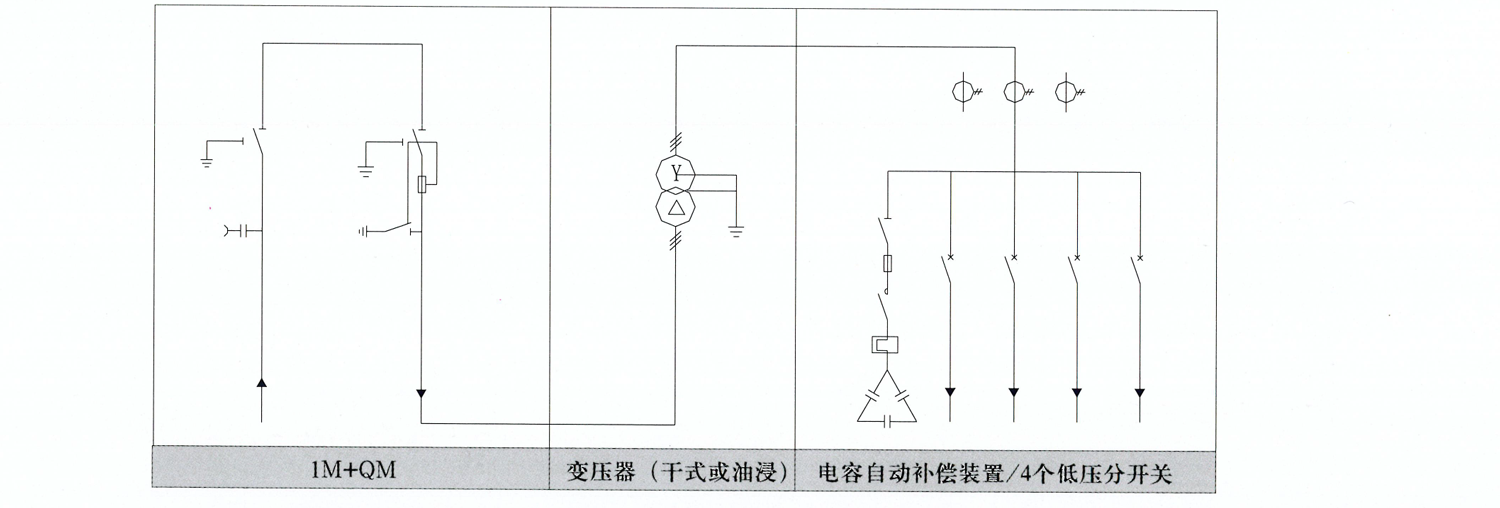

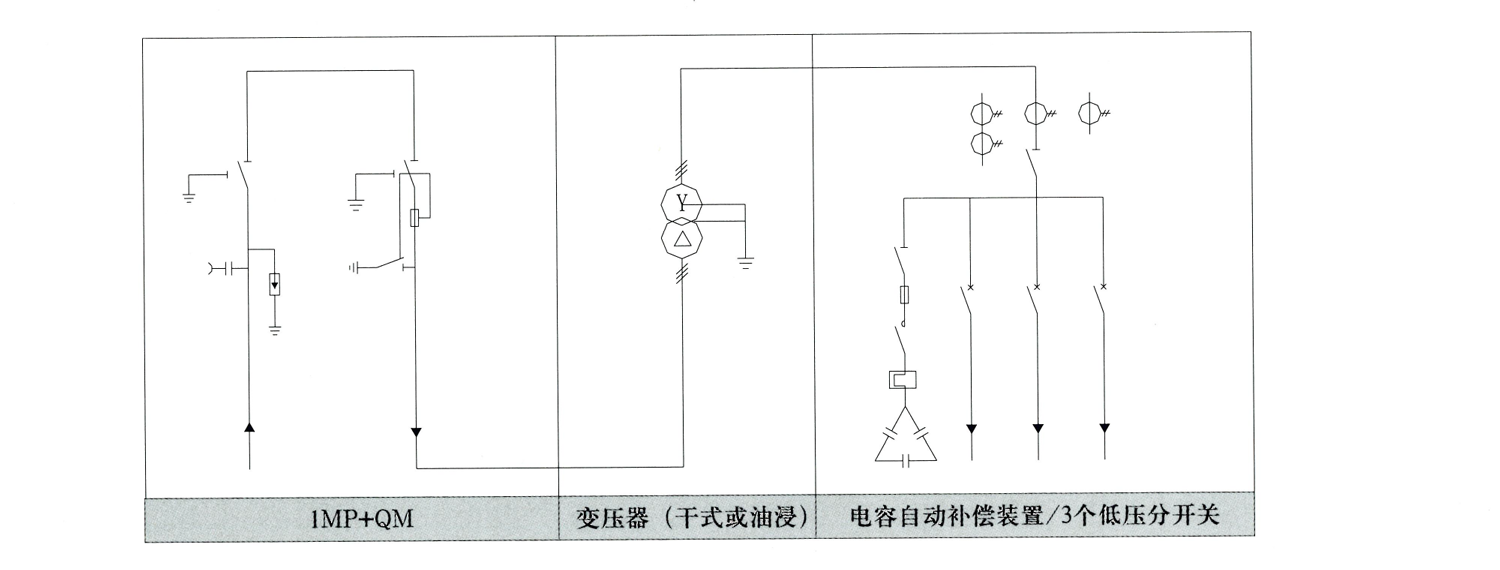

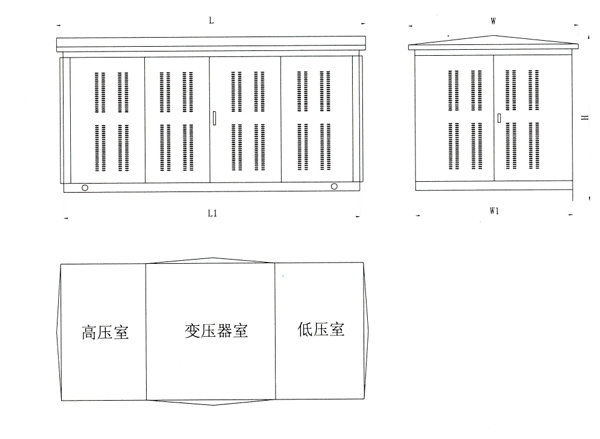

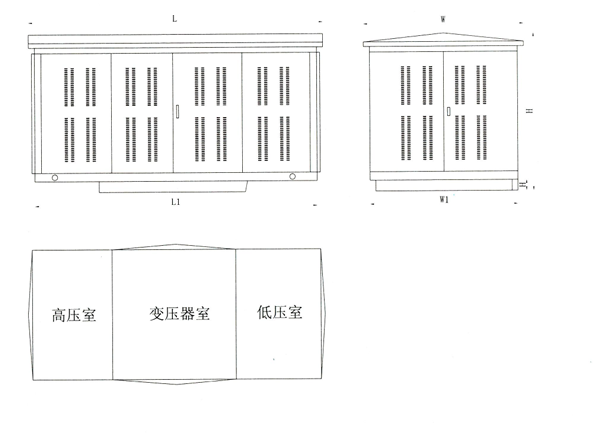

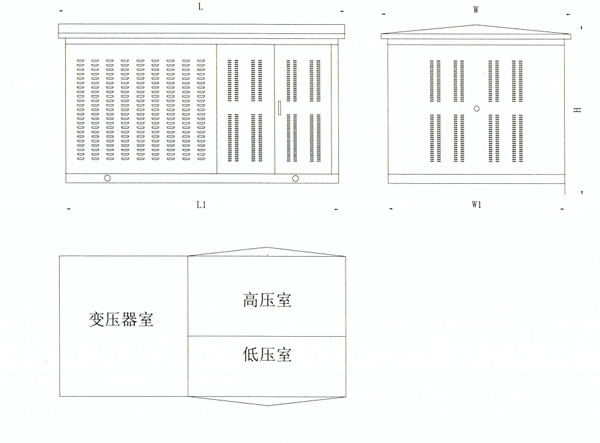

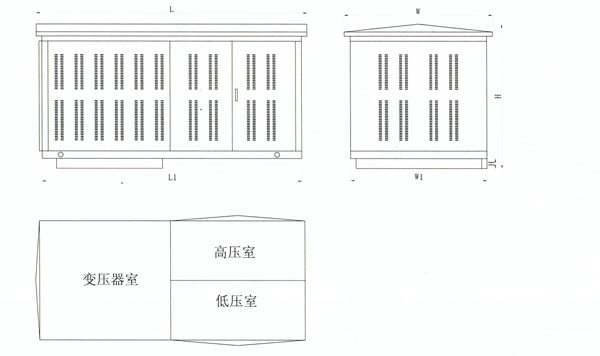

结构简介
按可否配置智能系统分:智能型(XBZ1):紧凑型(XBJ1)。
