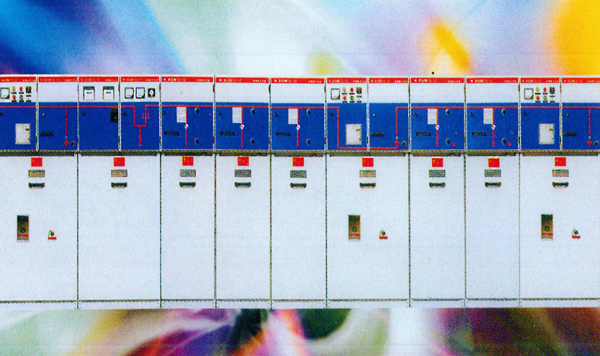

HXGN 20-12(L)型单元组合式六氟化硫环网柜是新一代以六氟化硫开关作为开关而整柜采用空气绝缘的，适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、连锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求结构均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。
HXGN20-12(L)型单元式六氟化硫环网柜的主开关分别采用ABB产原装SFL型、SFG型SF6型负荷开关，也可根据用户需要来配装目前最先进的乌克兰产的BP系列永磁机构真空断路器或 ABB产HD4型SF6断路器，操作方式有手动，电动两种。
1.1 HXGN20-12(L)型单元式六氟化硫环网柜适用于交流50HZ、12kV的电力系统,广泛应用于工业和民用电缆环网及供电
末端。
1.2 特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁，风力发电、医院体育场、铁路、隧道等。
2.1 海拔高度≤ 1000m
2.2 环境温度:45℃C-35℃，最大温差≤25C
2.3 日相对湿度平均值不超过 95%
月相对湿度平均值不超过 90%
2.4 抗震能力:地面水平加速度<0.4m/s
地面垂直加速度≤0.2m/s
2.5 无剧烈震动和冲击以及有火灾、化学腐蚀爆炸危险的场所。
EC298、265、129、694、420、56、529、932
GB3804、3906、11022

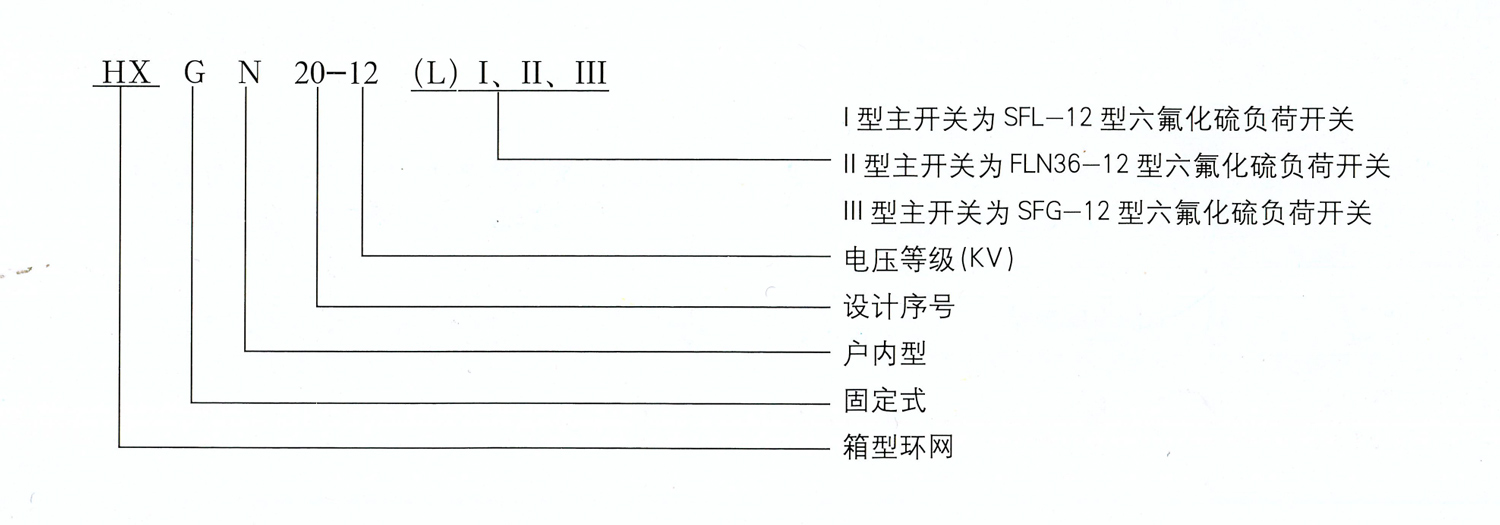

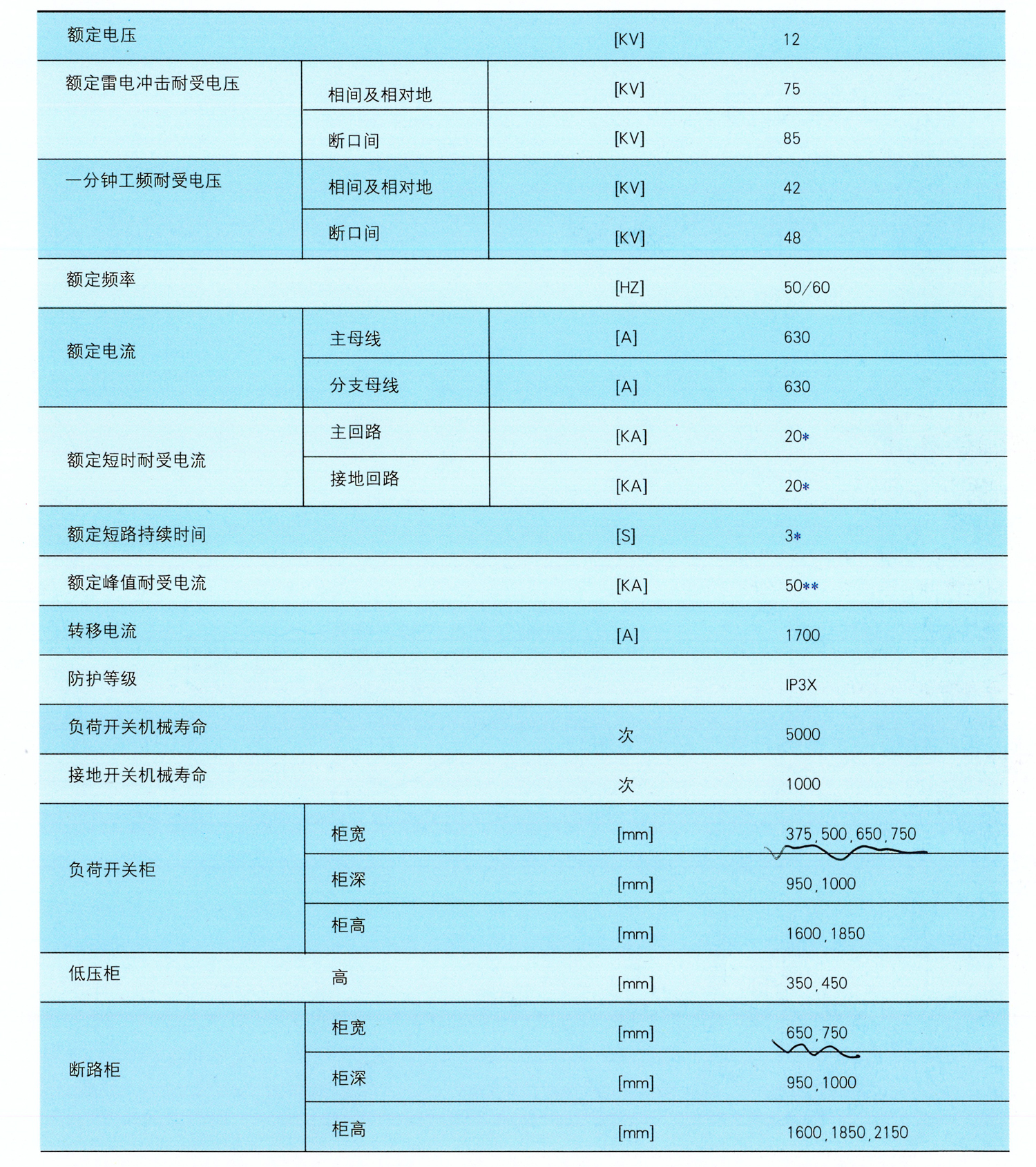

技术参数和尺寸
*采用 ABBSFG 组装的环网柜参数为25KA/2S
**采用 ABBHD4组装的环网柜参数为63KA

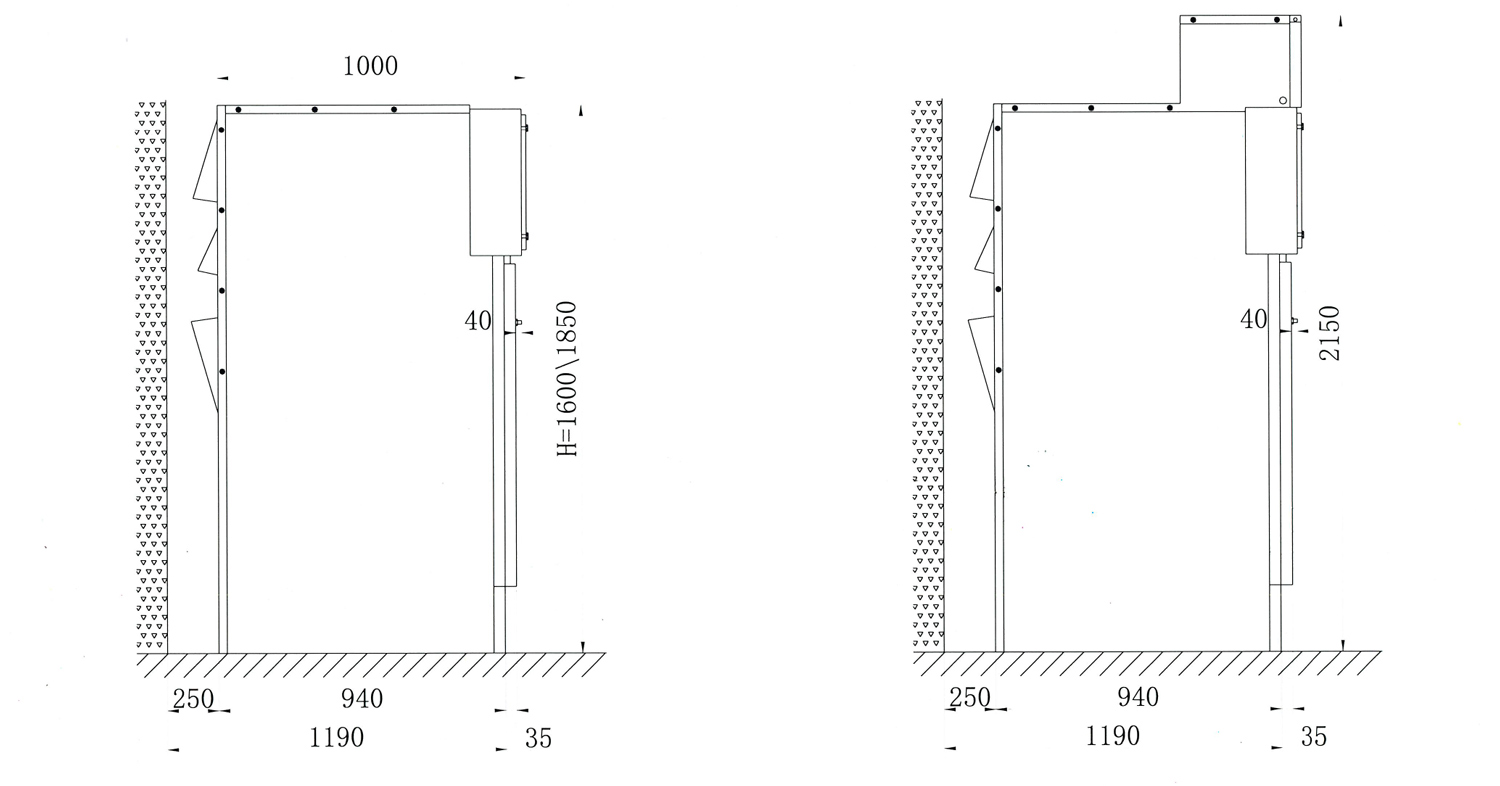

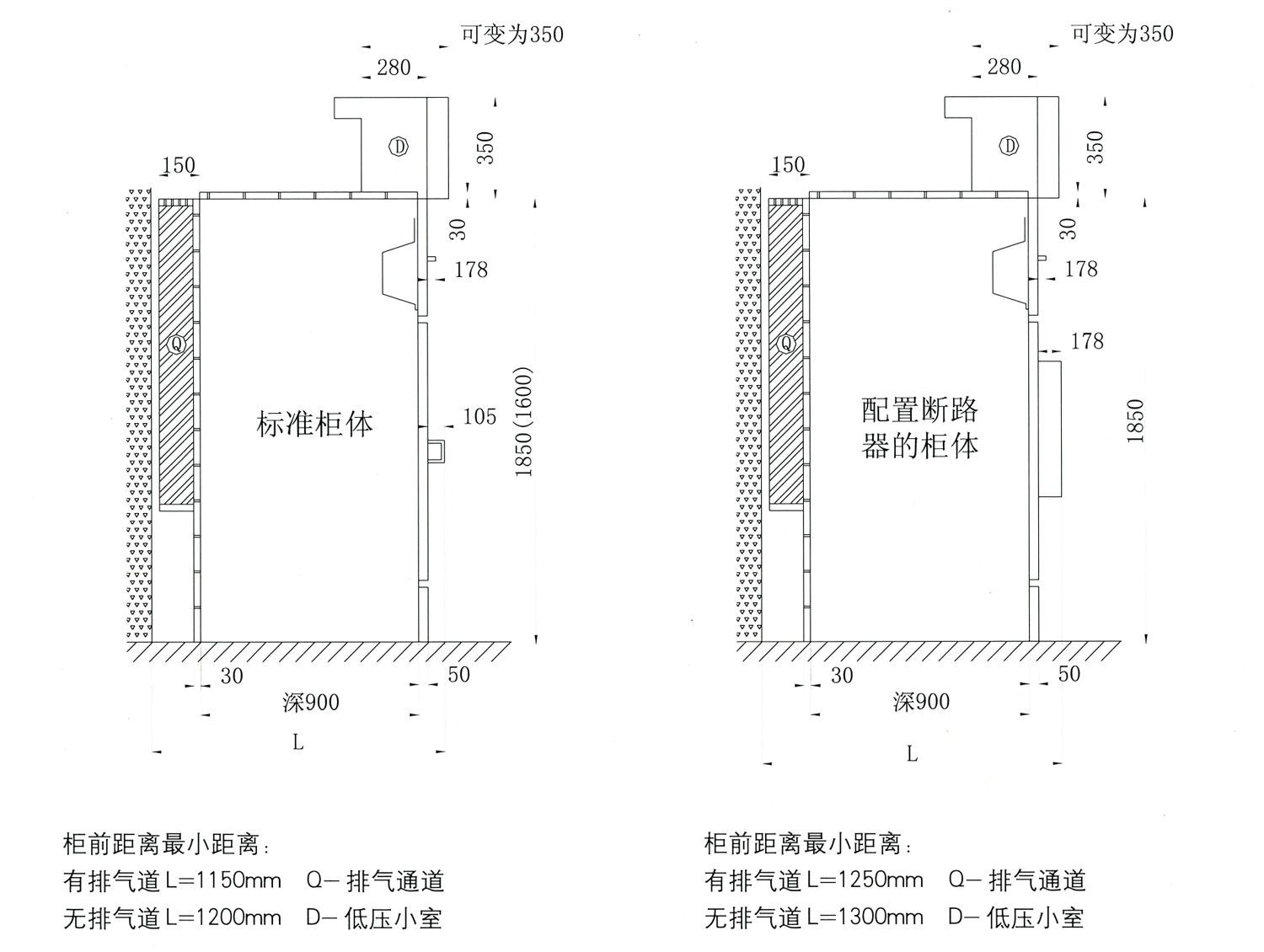

3.1 HXGN20-12(L)I 型外型尺寸

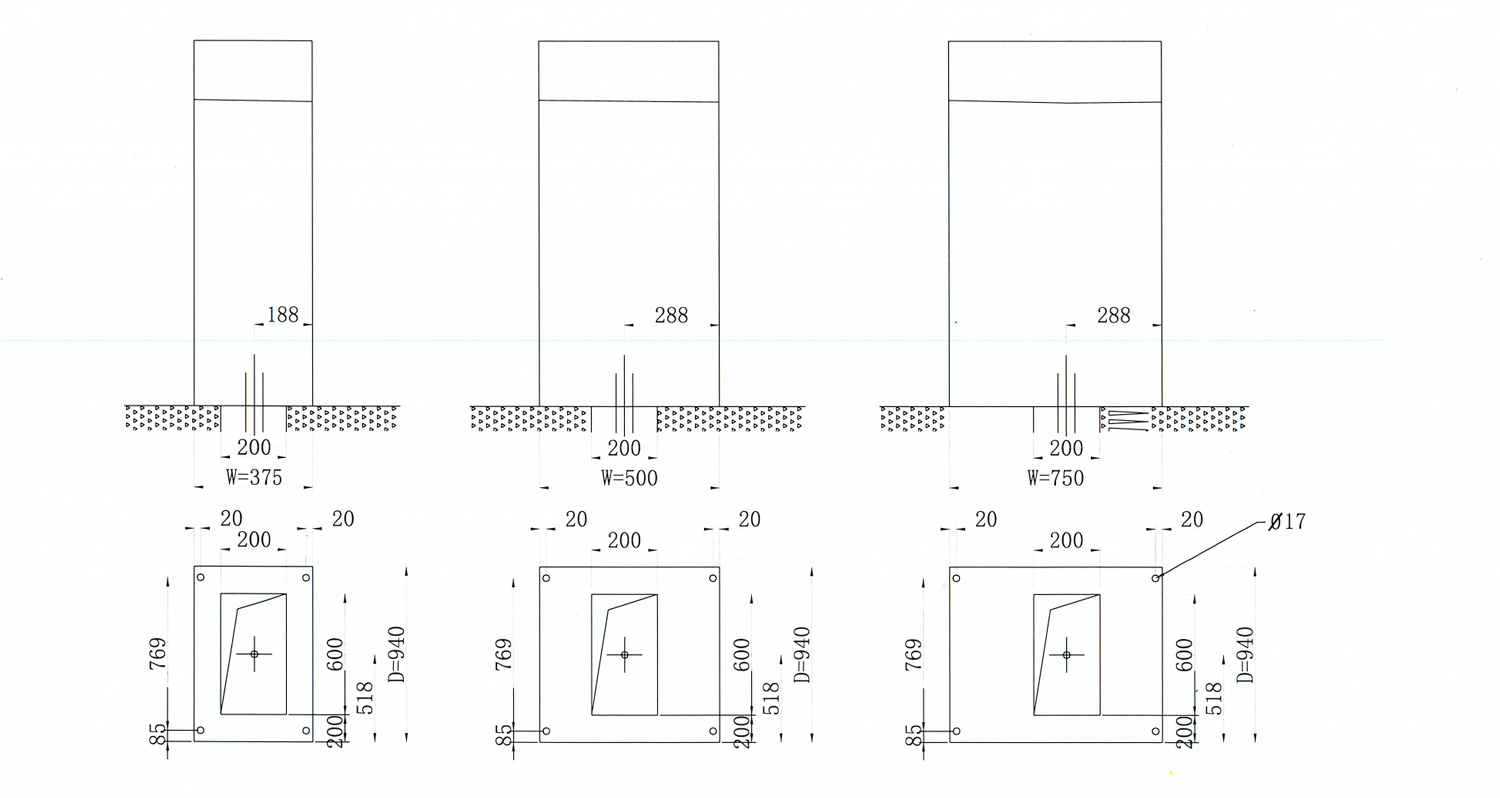

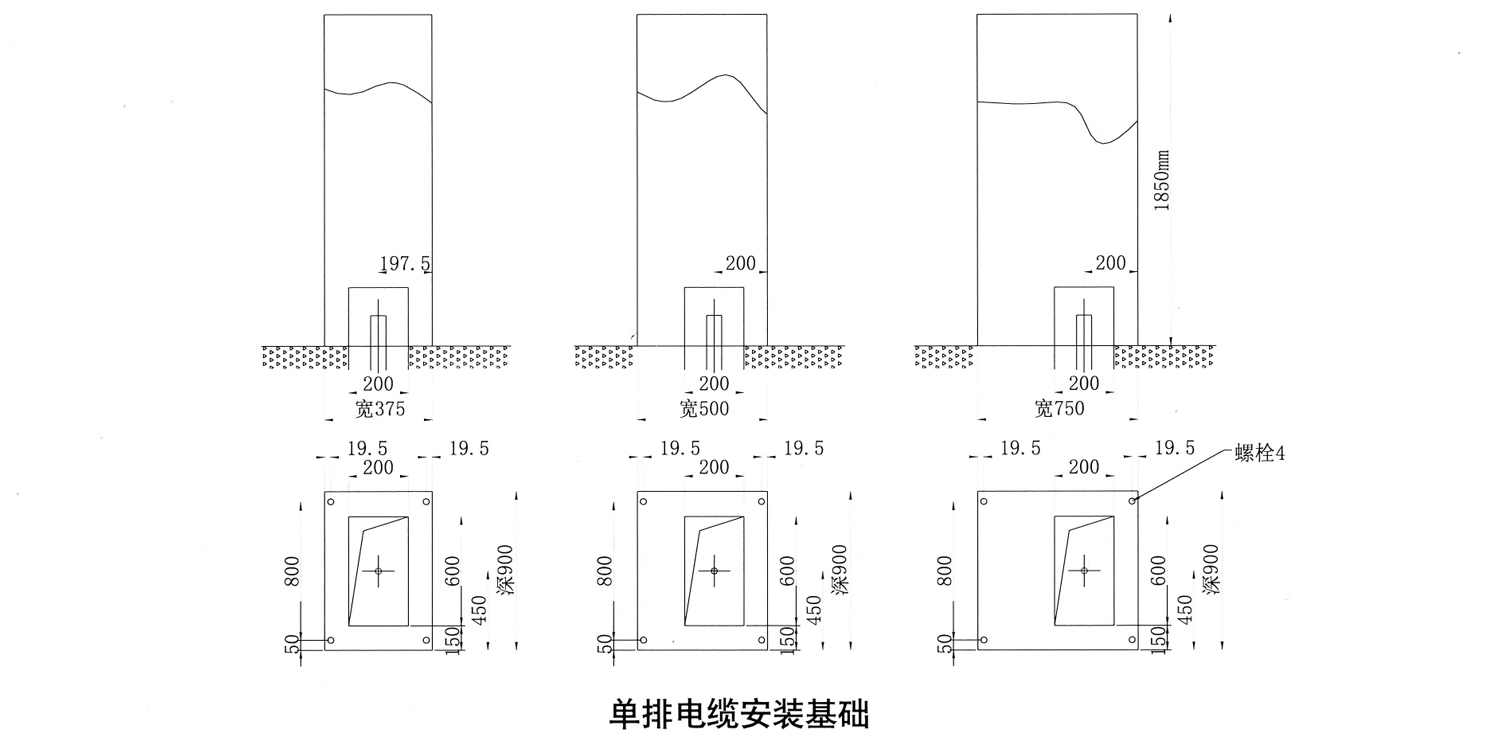

开关柜的地基和主电缆孔布置参照下图

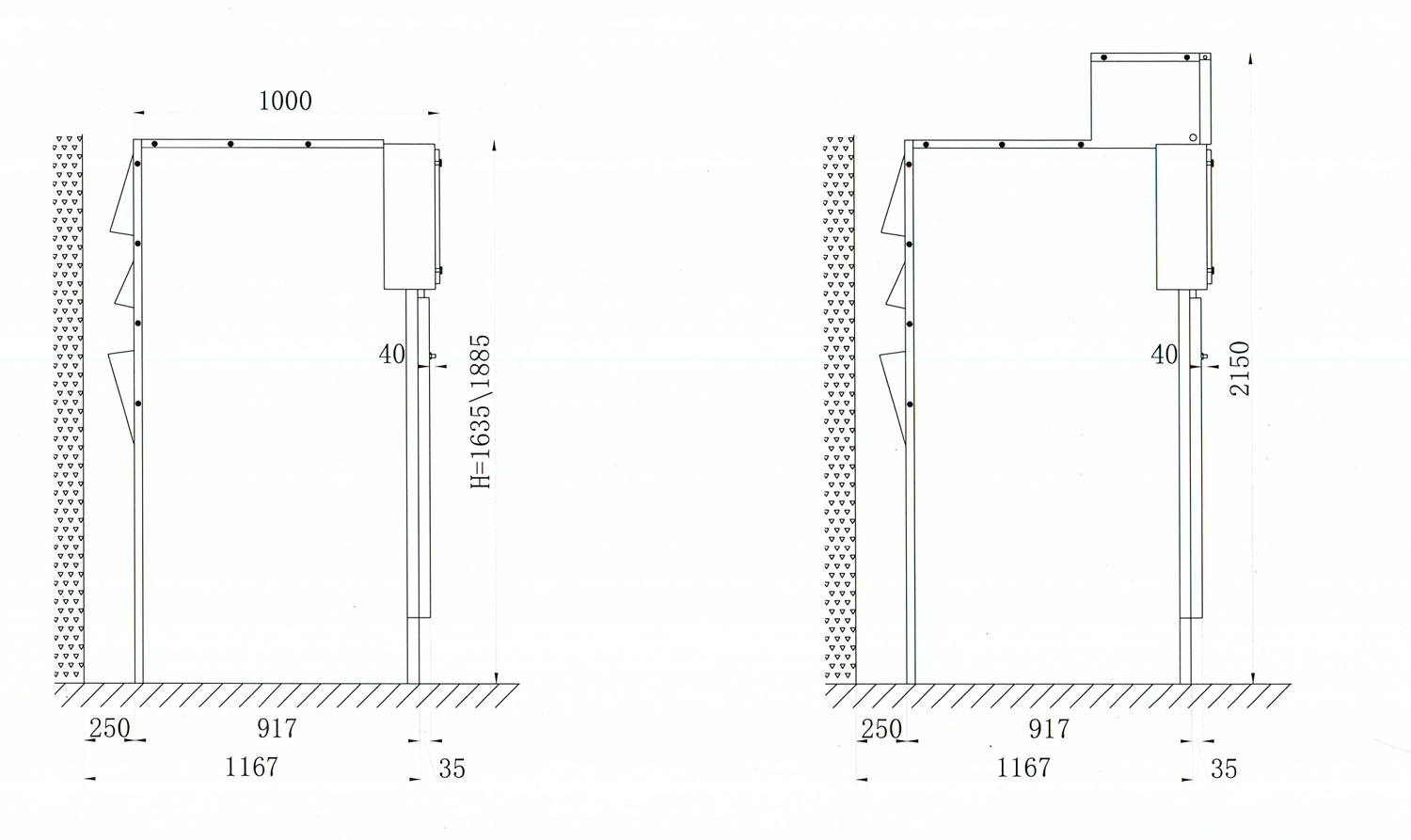

3.2 HXGN20-12(L)Ⅱ 型外型尺寸

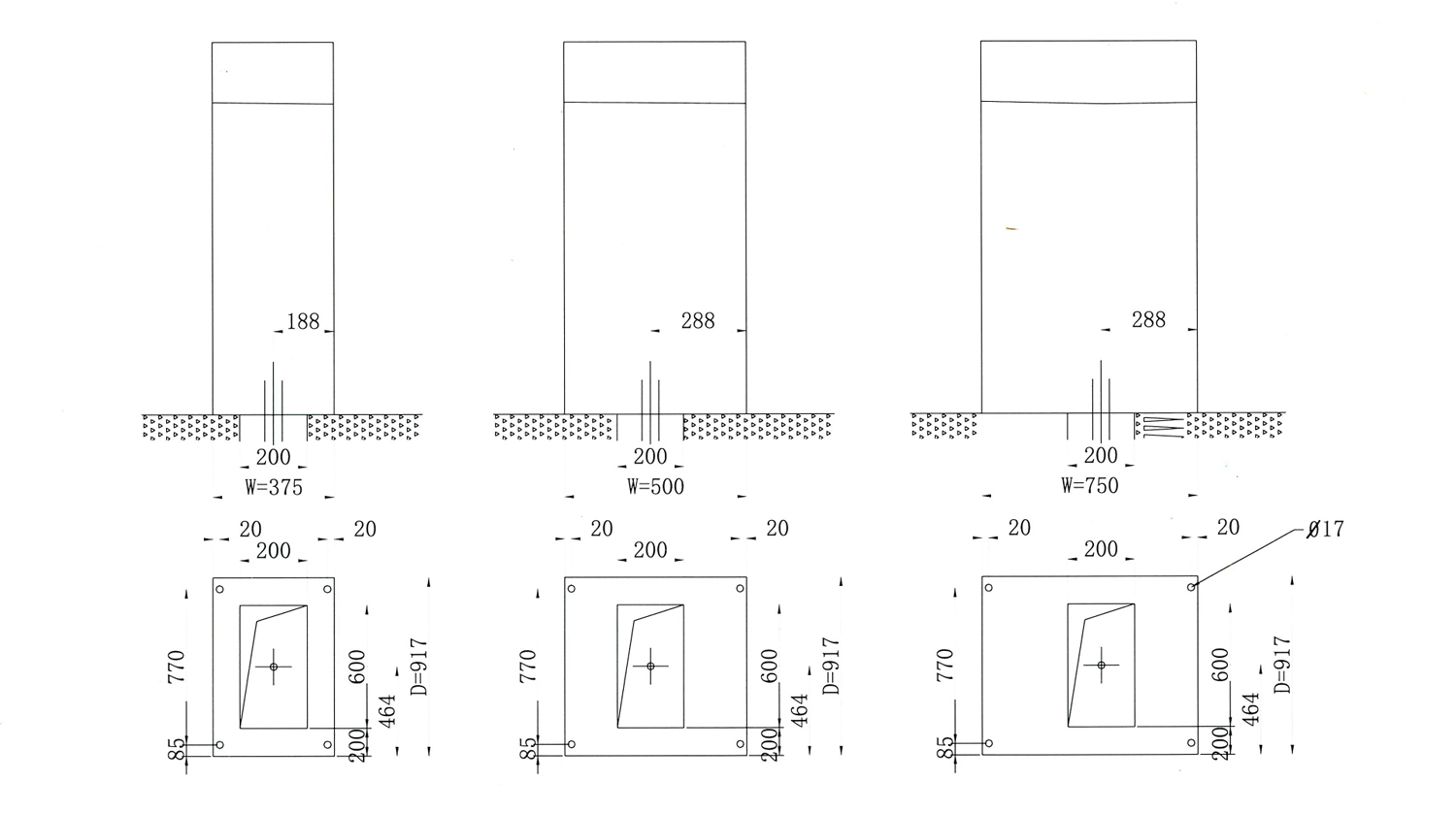

Ⅱ型环网柜基础安装尺寸
3.3 HXGN20-12(L)Ⅲ型外形尺寸
Ⅲ型环网柜基础安装尺寸
