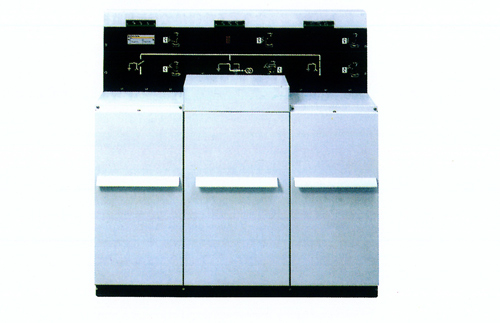

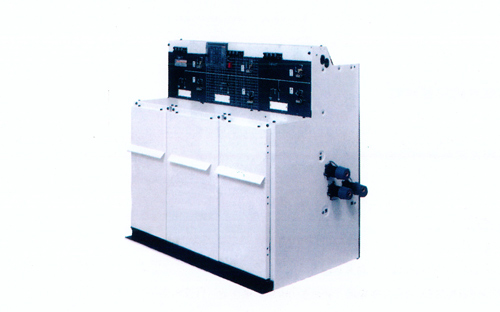

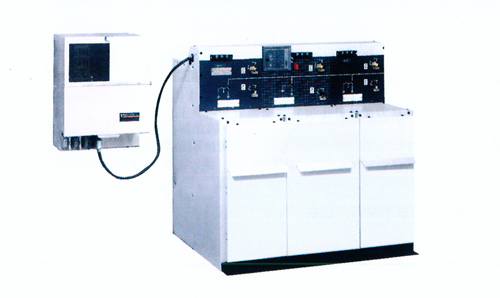

法国施耐德RM6可扩展系列3至24kV环网开关柜

产品概述

RM6可扩展系列3至24kV环网开关柜是北京松岛菱电设备有限公司与法国施耐德电气公司合作伙伴引进的中压环网开关装置。

其他

设计优点

●确保人身安全
内燃弧承受指标符合IEC 60298 附件 AA 的有关规定
可视性接地功能:
开关有三种位置，可自然实现互锁:
位置指示设备可靠。
●环境适应性强
不锈钢箱体，IP67 防护等级:
可拆装，密封性好，带金属型的熔断器室，
●质量可靠
技术性能符合国际标准及中国国家标准
具有IS0 9001国际质量保证体系的设计证书及1S09002产品制造证书
得益于从全球范围内安装的4.8万台配电箱上积累的经验。

●环境保护
开关使用寿命终了时，SF6 气体可回收
生产现场经过IS0 14001认证
●安装快速简便

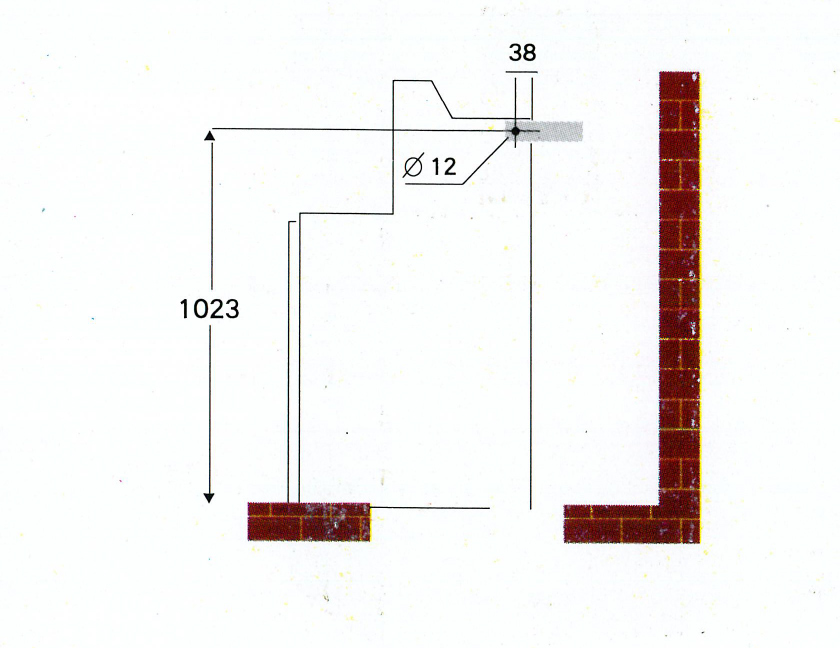

电缆正面接线高度一致:

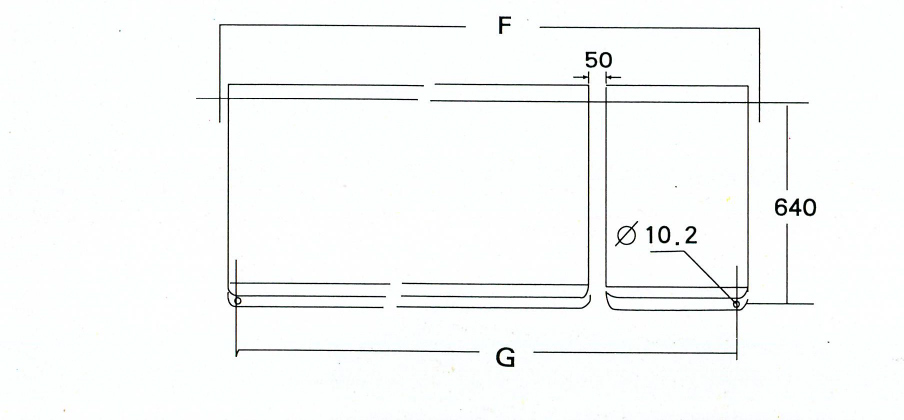

机柜有4个地脚螺栓，固定简便，
●经济性好
可组合1至4个功能模块，开关装置密封在同一个金属外壳内，采用SF6气体作为绝缘和分断介质使用寿命 30 年。
●免维护(活动部件)
密封压力符合IEC60298标准附件GG的有关规。

630A 断路器提高了电网供电的安全性

提高连续供电的质量，降低设备运行费用的措施之一是建立一个“两级结构”的电网,即主环网向二级环网供电有二级环网连接 MV/LV 变压器。
RMM6 系列 630A 断路器设计用于此中间级保护。
通过其系统供电的保护单元，它会对电缆故障(相间或零序)进行检测，并在有故障时立即对其进行隔离。VIP300型继电保护装置完全符合IEC 60255的有关规定,具有全系列开关装置的保护曲线，便于和上级保护实现选择性配合。

使用环网保护断路器

您会得益于我们在系统驱动型保护系统及低压断路技术方面的丰富经验:
您会得到这样一种开关设备:它具有良好的机动性,可作为出厂内置的功能部件,也可以作为在现场进行不断电升级的选件:它的设计使其能够完美地集成到对当今最新型配电网的远程控制中。

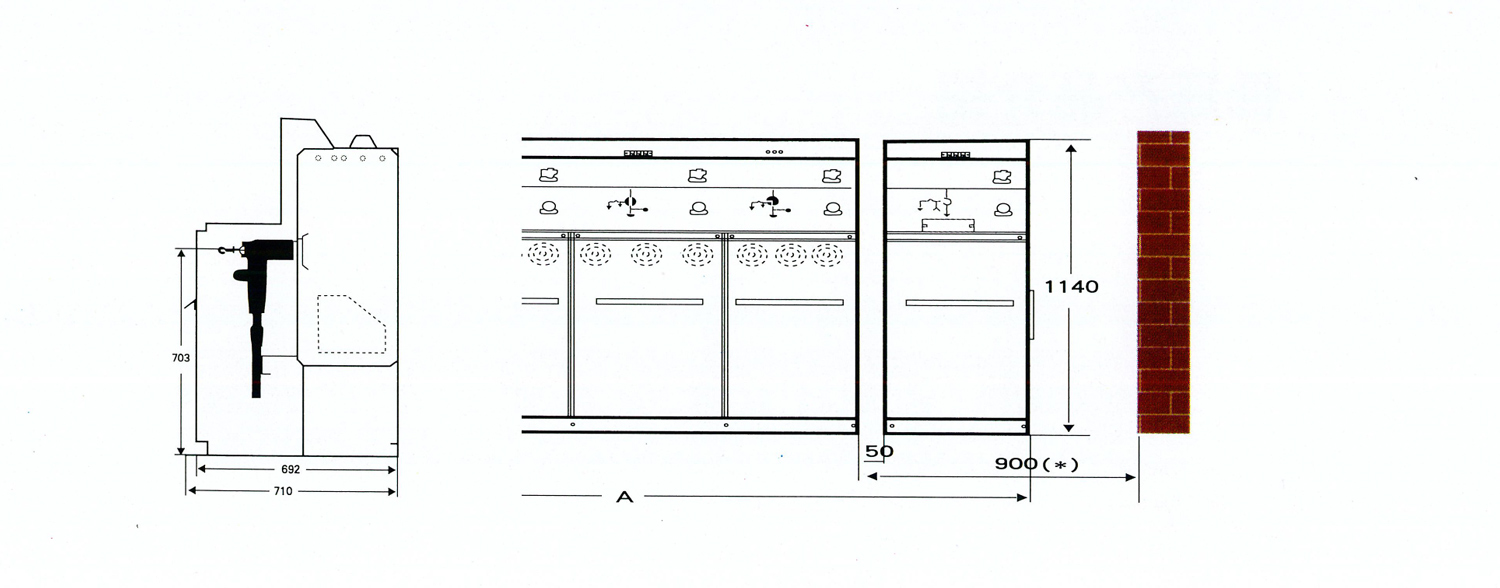

一种新的可在现场扩展的系列

当严酷的气候条件或环境限制因素要求使用紧漆型开关装置,而动力配电网可预见的发展又要求未来能够进行扩展时RM6即提供了一个可扩展的开关装置系列。加装一个或多个功能单元的工作只需通过添加在主母线上加以定向绝缘衬套互相连接的独立模块来实现。

这项非常简单的工作可以在现场完成

无需处理任何气体:
无需任何特别的工具;
对地板无需任何特别的准备工作。
(对可扩展 RM6 配电盘的扩展唯一的技术性要求就是要在扩展后确保母线的额定电流）

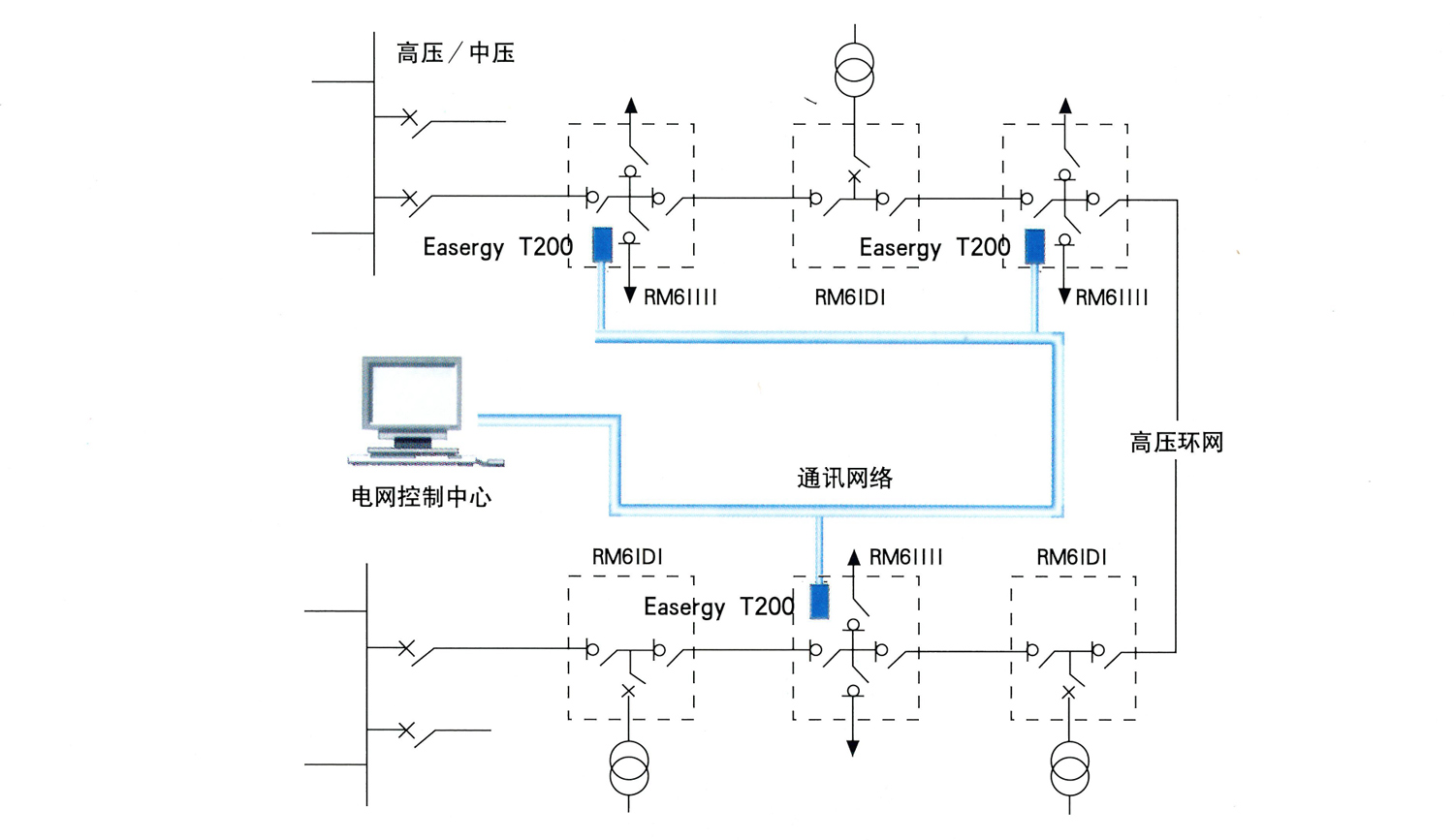

通过监控技术实现电网不间断供电

*使用监控技术能极大地提高电网的供电效益
由于对电网设备实现了监控，能明显地减少停电时间，提高了供电质量依靠实时监控的原理，优化电网运行，使电网能满负荷安全运行，并在绝对安全的前提下延缓或优化投资项目通过简化或加速故障搜索过程，可以降低运行成本，并可更快地进行重新配置

*松岛袭电为您提供成套技术装备，包括
中压控制系统:
Easergy T200 型远程控制接口装置:
与远程控制功能相匹配的中压开关装置。

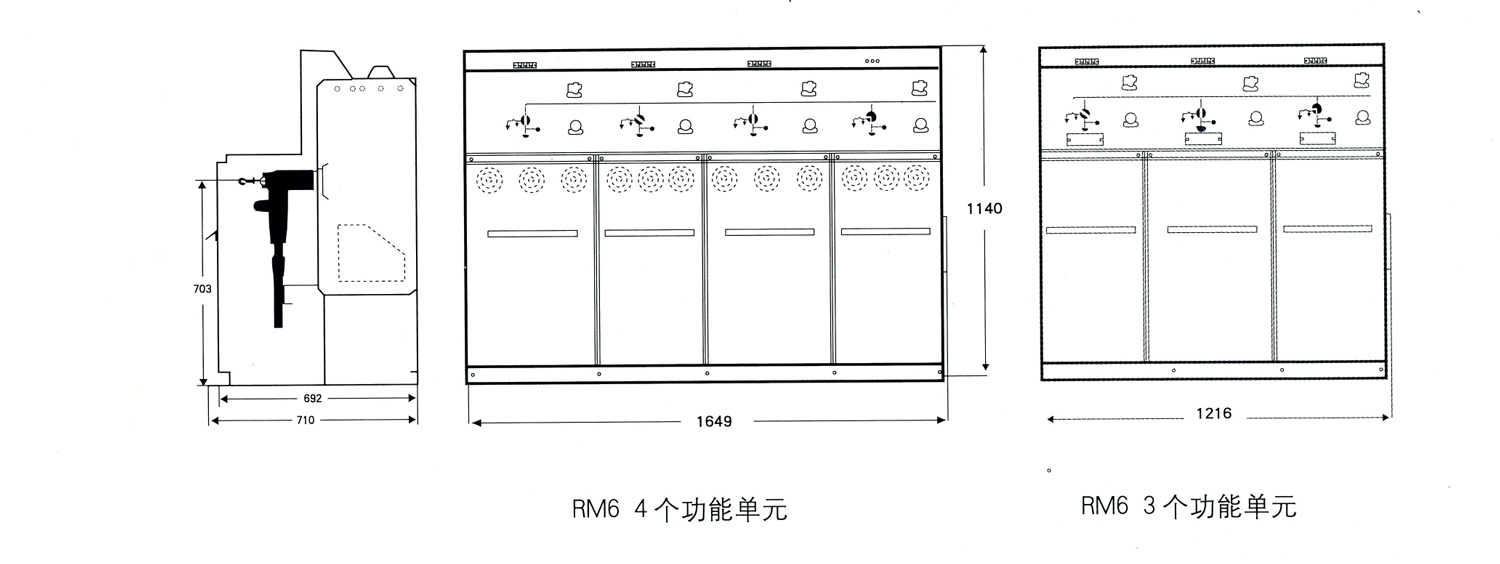

RM6 可扩展开关装置说明

RM6 可扩展开关装置包括3到4个集成式的小尺寸功能向右扩展单元(符号E)或1个双扩展功能单元(符号DE)

这种独立式的完全隔离的设备单元包括
1个不锈钢的气密金属机箱，进行永久性密封，它装带电部件、开关断路器、接地开关、熔断器开关或断路器归组在一起:
1到4个电缆隔间，带有可连接至电网或变压器的接口:
1个低压隔间:
1个电气动作机构隔间:
1个熔断器隔间用于带熔断器的负荷开关组合
RM6 的性能可以满足IEC 建议中规定的“密封压力系统”的定义。

开关断路器和接地开关可向操作员提供所有必要的应用保证
气密性
机箱中以2x10”帕的表测压力充入SF6气体。充气后进行永久性密封。其气密性在出厂前已经进行过系统检查，可使开关预期寿命达到30年。使用RM6断路带电部件不需要维护。

开关断路器
使用 SF6 充气技术达到灭弧效果。
断路器
使用旋转灭弧技术加 SF6 自动扩散技术达到灭弧效果，可靠切断短路电流。

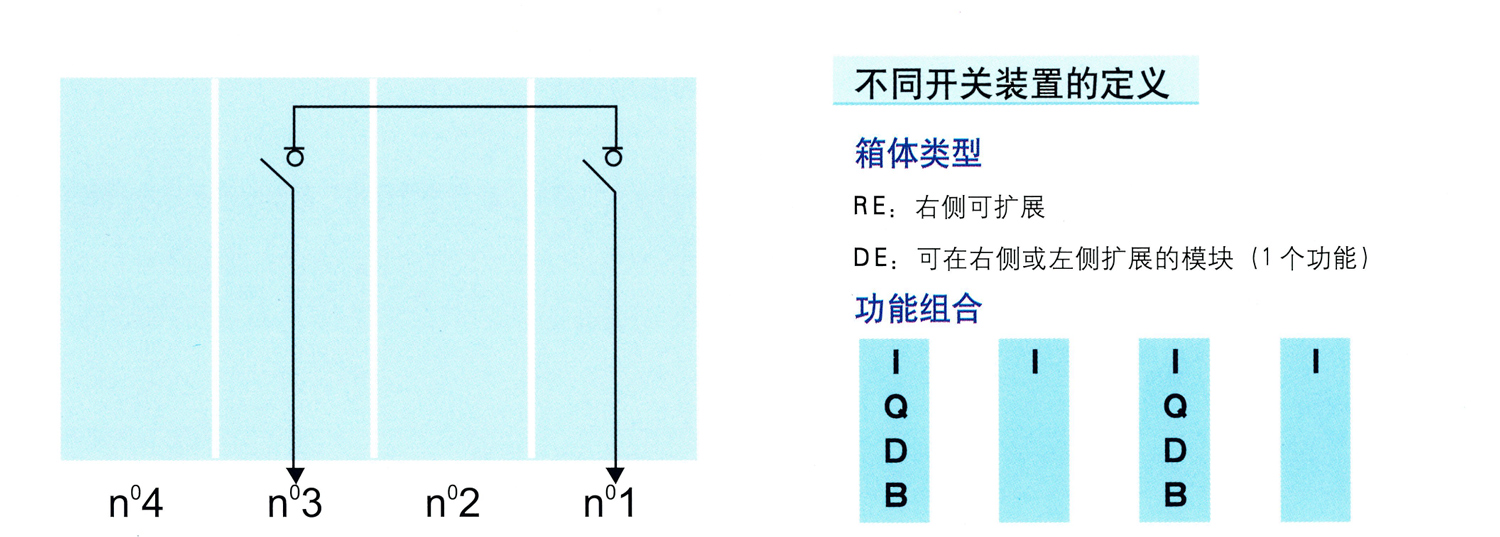

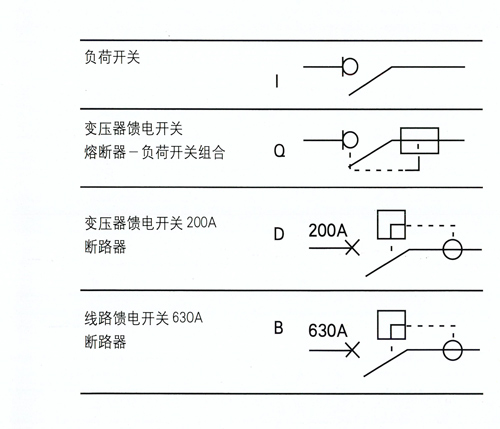

功能选择

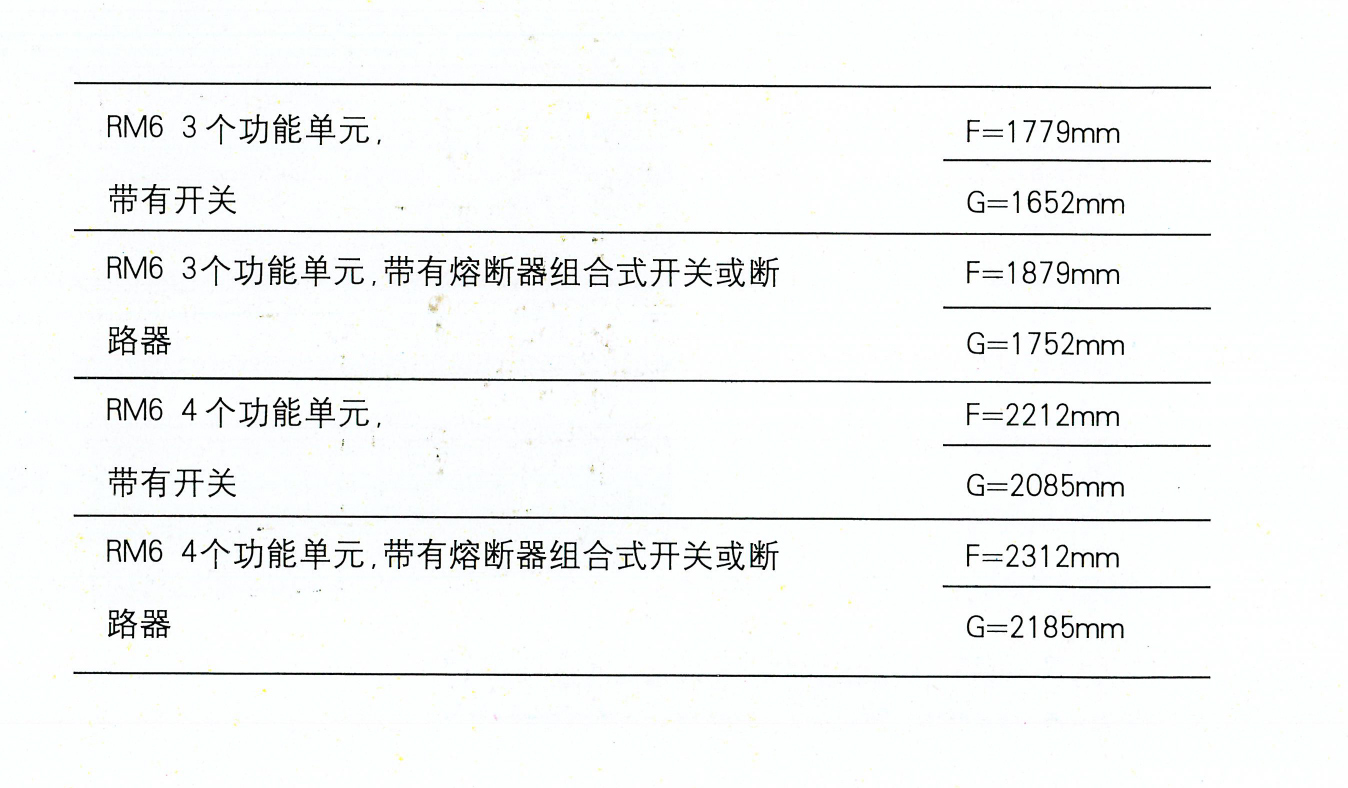

此系列向用户提供RM63个或4个功能单元的右向扩展组合选择(RE)和1个双向扩展功能单元(DE)

可适应所有要求，能够选择变压器馈电线保护
*组合熔断器的负荷开关
*或 200A 断路器。
它还能使用 630A 断路器对次级中压环网进行保护，这种开关多见于右侧可扩展(RE类)或两端均可扩展(DE类)的型式中，以便支持电网未来的扩展。

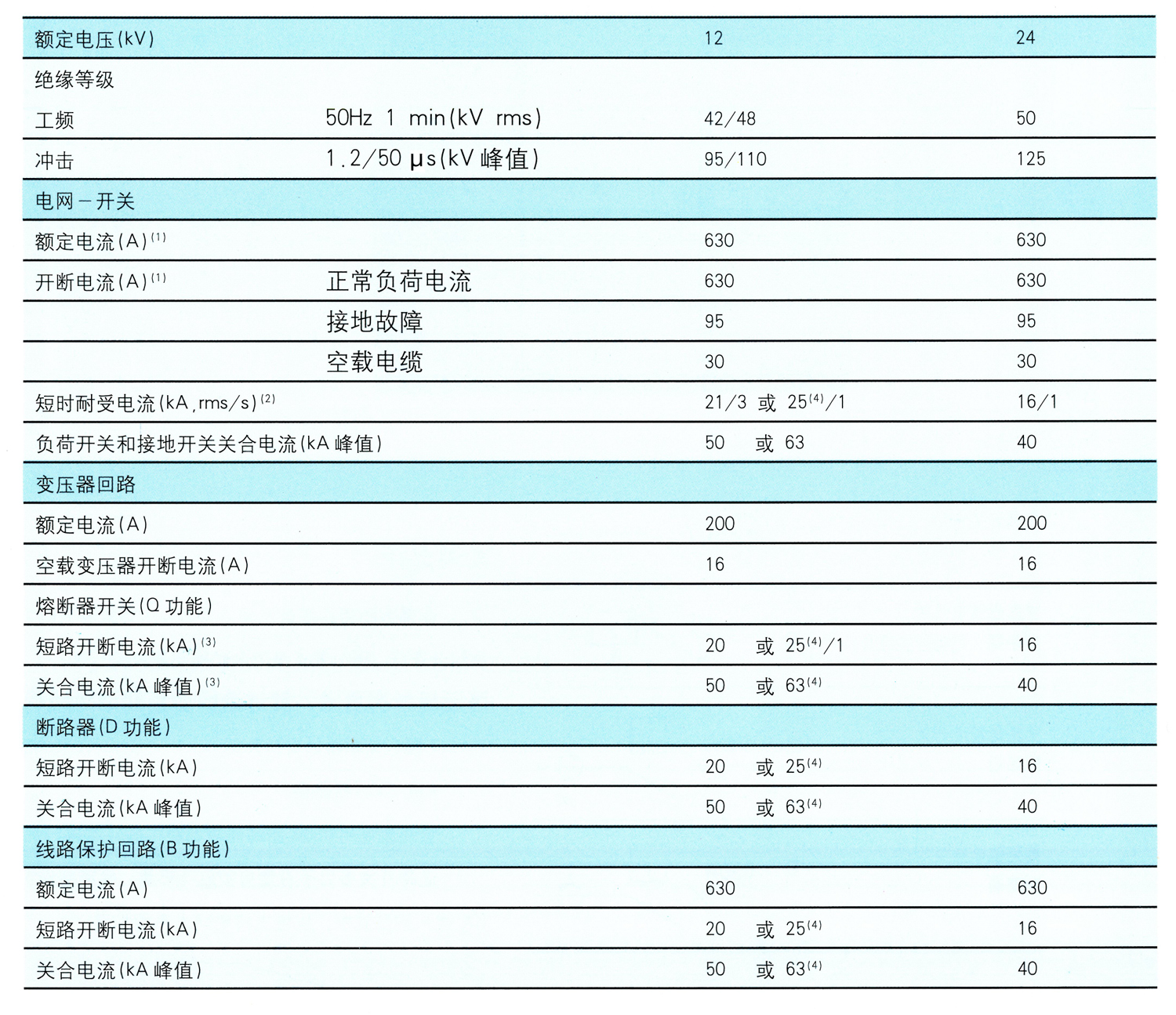

电气特代表

(1)根据IEC推荐标准:本特性在环境温度-25℃到+40℃之间(类别:-25'℃)有效在温度更高时，允许电流(A)应为:

(2)短时耐受电流时间4秒，请向我们咨询

(3)此系预期值，实际电流受熔断器限制。

(4)限于12kV

标准

RM6 符合以下国际标准
符合由IEC60694:高压开关装置和控制装置标准常用规范规定的户内开关装置的正常工作条件:
•环境温度:户内分级+40℃~-25℃
低于或等于 40'C
每日 24小时平均温度低于或等于35C
高于或等于-25'C
•海拔
低于或等于 1000m
1000m一3000m，现场直接联接。
•开断电流
RM6 负荷开关为E3/M1级负荷开关，符合IEC60265标准

在额定功率及负载功率因数为0.7时，200次“合/分”动作

2000 次机械“合/分”操作

200A 和630A 断路器设计进行:
IEC62271-100(代替IEC60056):高压交流断路器

2000 次机械“合/分”操作，符合IEC60056标准

在额定电流下 200次“合/分”操作。

开关装置

负荷开关与断路器具有类似的结构
*开关装置动触头组件垂直运动具有合闸、分闸和接地三个稳定位置(见图)。这种设计消除了开关或断路器与接地开关同时闭合的可能性:
*接地开关具有符合标准规定的短路关合电流
*RM6 具有隔离和分断双重功能:
*接地极尺寸与电网相匹配
电缆间与接地开关和/或负荷开关(断路器)可实现相互联锁。

可靠的操作机构

电气和机械操作机构位于面板前部，该面板可显示开关装置状态(闭合、断开和接地)的模拟图
●闭合:动触点组件由速动操作机构控制。除控制动触头外，无储能功能
*对于断路器和组合式熔断器负荷开关，在触头闭合的同时，操作机构能同时进行储能。
●断开:开关断开由同一速动机构反方向动作实现断路器和组合式熔断器负荷开关的分断由
*按钮操作
*故障跳闸实现
●接地:专门设计的操作手柄对接地触头进行闭合或断开。供操作手柄插入的孔洞被挡片锁住，当开关处于分闸位置时，轴孔打开:当开关处于闭合位置时，操作孔被锁住。
●开关装置状态指示器:直接安装在动触头组件操作轴上。它们可给出开关装置状态的可靠指示(IEC 60129标准的附件A)。
●操作手柄:操作手柄为防止往复操作设计，可以防止负荷开关或接地开关合闸后被马上再次打开。
●挂锁装置:可以加1到3把挂锁以防止误操作，用于闭锁
*开关或断路器操作轴:
*接地开关操作轴:
*分闸按钮。

可视性接地

●接地开关闭合位置指示:位于RM6上部。当接地开关闭合时，通过透明罩可以看到接地开关的状态。

内燃弧耐受能力

RM6坚固、可靠，且具有很强的环境适应性。开关装置内部出现故障的概率微乎其微。然而,为了最大程度地保证人身安全,RM6设计可以在额定短路电流下承受1秒的内燃弧…而不对操作人员构成任何危险。内燃弧产生的瞬时过压可以通过打开位于金属外壳底部的安全阀来限制。
气体被喷向 RM6 的后部，正面不会受到影响,
20kA/1s的短时耐受电流试验表明，此设备能够满足IEC60298附录AA的6项判断标准。

环境适应性强

整体绝缘性
*金属箱体由不锈钢制成，无油漆，气密性良好(IP67)，装有开关装置和母线等带电部件:
*三个封闭式熔断器盒，可拆卸，外层为金属喷镀，对熔断器进行防尘防潮等保护
*对熔断器盒及直接式现场端子连接器的金属喷渡，增强绝缘性能限制了电应力。上述措施综合在一起提高了RM6的整体绝缘性，使开关装置具有极强的环境适应能力，能够防尘，极度潮湿以及临时浸水等。(IP67:按IEC 60529 标准 14.2.7中规定，浸没30分钟)。
