S型自动转换开关(25A-125A)

主要功能

指示当前接入电源状态
指示当前输出工作电源状态:
指示故障状态(欠压、过压、缺相)+峰鸣报警提示指示自动状态、手动状态.(带掉电记忆):指示延时过程状态;
可实现手动/自动转换:
电源转换，可提供0~60 秒可调延时能自动检测任一电源故障状态(欠压、过压、缺相)并输出报警可在手动状态下，任意切换A电源输出或B电源输入主电源可优先选择A电源或B电源:
控制模式可任意设定
1、自投自复模式
2、自投不自复模式
3、发电机供电模式

模式设定(在自动状态下)

1、初始默认状态为“自投自复”模式:
2、同时按下“A-电源手动”和“B-电源手动”按钮5秒钟，设定从“自投自复”模式转变为“自投不自复”模式，同时两电源故障指示灯亮:
3、继续同时按下“A-电源手动”和“B-电源手动”按扭5秒钟，设定从“自投不自复”模式转变为“发电机供电”模式，同时电源欠压和过压故障指示灯亮;
4、继续同时按下“A-电源手动”和“B-电源手动”按钮5秒钟，设定从“发电机供电”模式变为自投自复”模式，同时A电源故障指示灯亮:
5、上述2-4操作循环操作，分别有指示灯循环亮:
6、主电源初始默认状态为A电源，如需设定B电源为主电源，可在自动模式下，按“8-电源手书动”按钮5秒钟，B电源故障指示灯亮，系统重新设定B电源为主电源，在按“A-电源手动按钮 5秒钟，A电源故障指示灯亮，系统重新设定A电源为主电源。

控制器的三种控制模式

本控制器采用高档 AVR 单片机，对两路电源(A电源和B电源)进行自动切换。

1.自投自复模式:

当A电源出现异常(断电或欠压、过压、缺相)时，则经系统设定的延时自动切换至B电源，同时输出报警信号(发光指示+蜂鸣提示):待A电源恢复正常后，在经系统设定的延时自动切换至A电源。


2.自投不自复模式:

如果A电源出现异常(断电或欠压、过压、缺相)时，则经系统设定的延时自动切换至B电源，同时输出报警信号(发光指示+蜂鸣指示):当A 电源恢复正常时，不会自动转换至A电源而继续由B电源供电，直到B电源出现异常(断电或欠压、过压、缺相)，在经系统设定的延时自动切换至A电源。(A和B电源均为市电时)


3.发电机供电模式:

A电源为市电且为常用电源，B电源为发电机供电时，当A电源出现异常(断电、欠压、过压或缺相)时，输出开关量信号请求启动发电机。当发电机电压正常后，自动切换至发电机电源。当A电源恢复正常后，则又自动转换至 A电源供电，并输出开关信号，停止发电机。

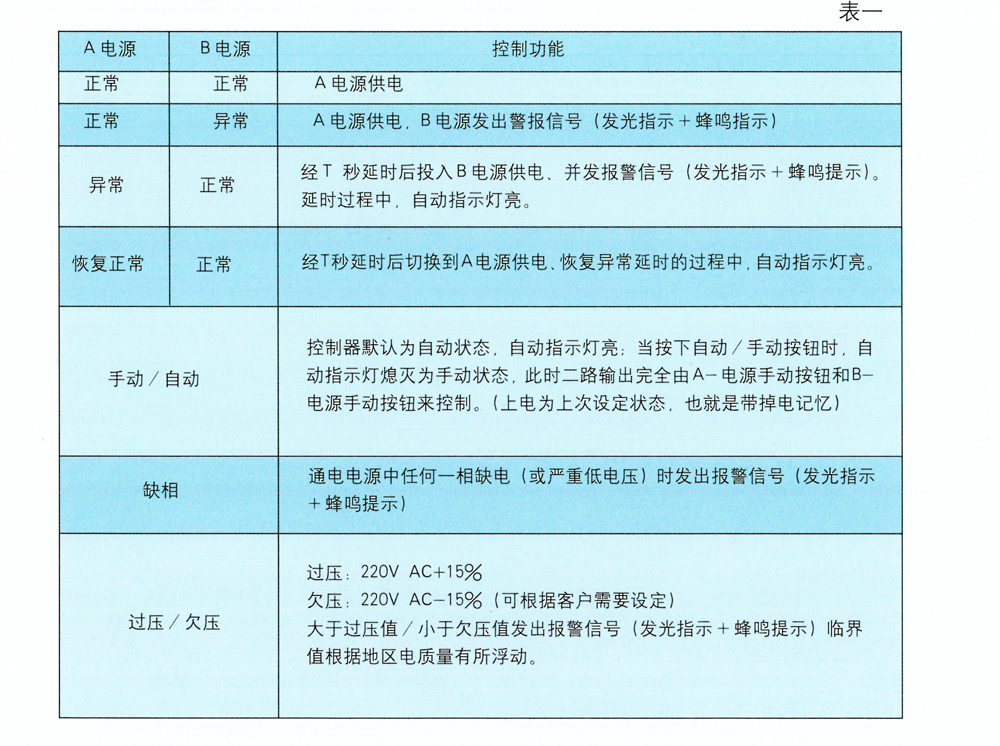

控制器功能(自投自复模式)A电源为常用电源

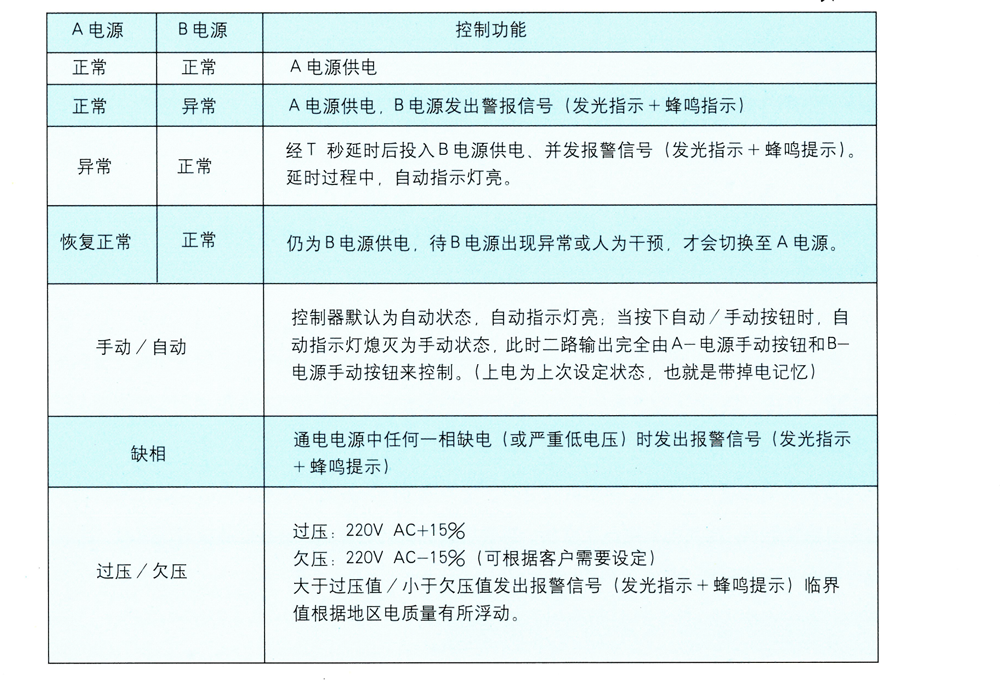

控制器功能(自投不自复模式)A电源为常用电源

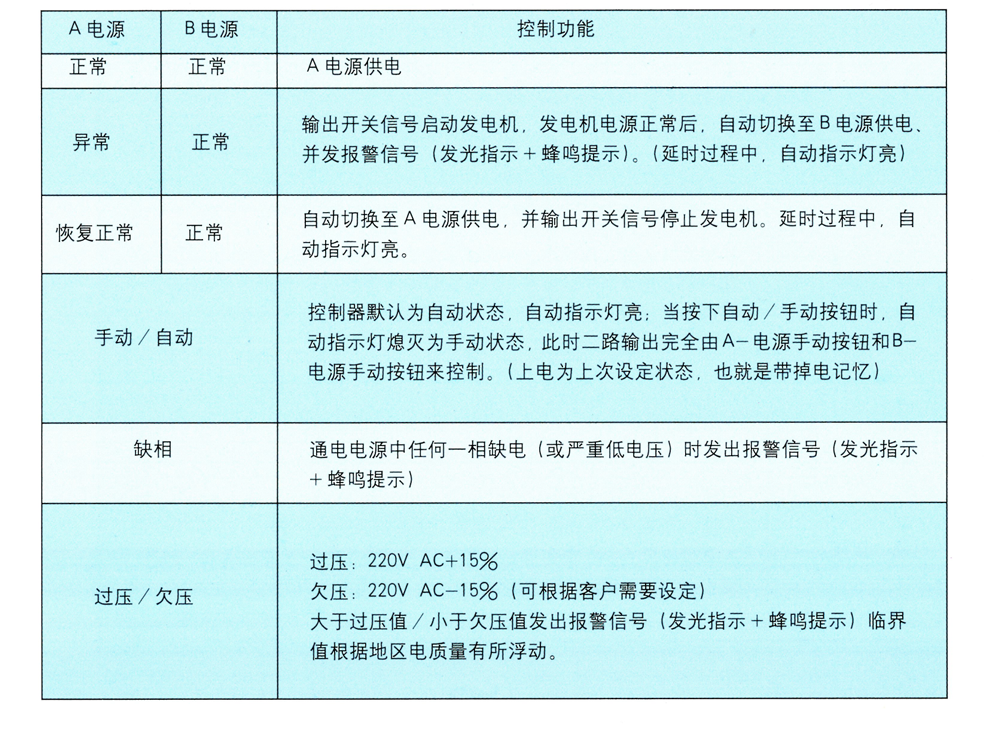

控制器功能(B电源为发电机供电)A电源为常用电源

操作简述

本智能控制器可实现自动和手动操作,操作人员可通过“自动/手动”按钮来设定操作模式，当操作模式为自动模式时，自动指示灯亮反之，自动指示灯熄灭。
自动模式:智能控制器根据设定状态自动实现两路电源之间的转换，保证负载不间断正常工作。(发电机供电时无此功能)
手动模式:当两路电源正常时，按下“B-电源手动”按钮可强行切断A-电源转换至B-电源，按“A-电源手动按钮可强行切断 B-电源转换至A电源:
当处于A-电源供电且B-电源正常时，A-电源出现异常情况，系统报警，按“B-电源手动”按钮，系统将转至B-电源:
当处于B-电源供电且A-电源正常时，B-电源出现异常情况，系统报警，按“A-电源手动”按钮，系统将转换至 A-电源:
下述异常情况仅为电源C相或N相缺电，当A或B相缺电，系统报警，可实现手动转换，

当处于 A-电源正常供电且8-电源出现异常时，系统报警，按“B-电源手动”按钮，手动转换将无反应

当处于B-电源正常供电且A-电源出现异常时，系统报警，按“A-电源手动”按钮，手动转换将无反应

*在自动转换开关电器自动的情况下，操作人员禁止使用手柄操作:
*在操作模式为手动状态时，操作人员禁止进行模式设定
*操作人员禁止随意进行按钮操作。

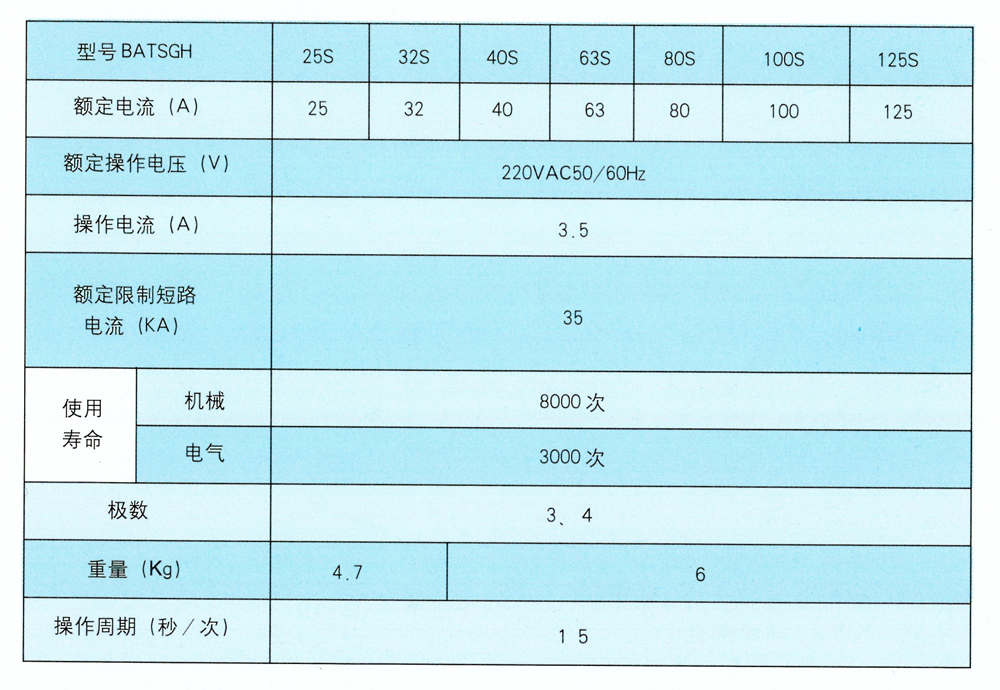

自动转换开关 电气技术参数

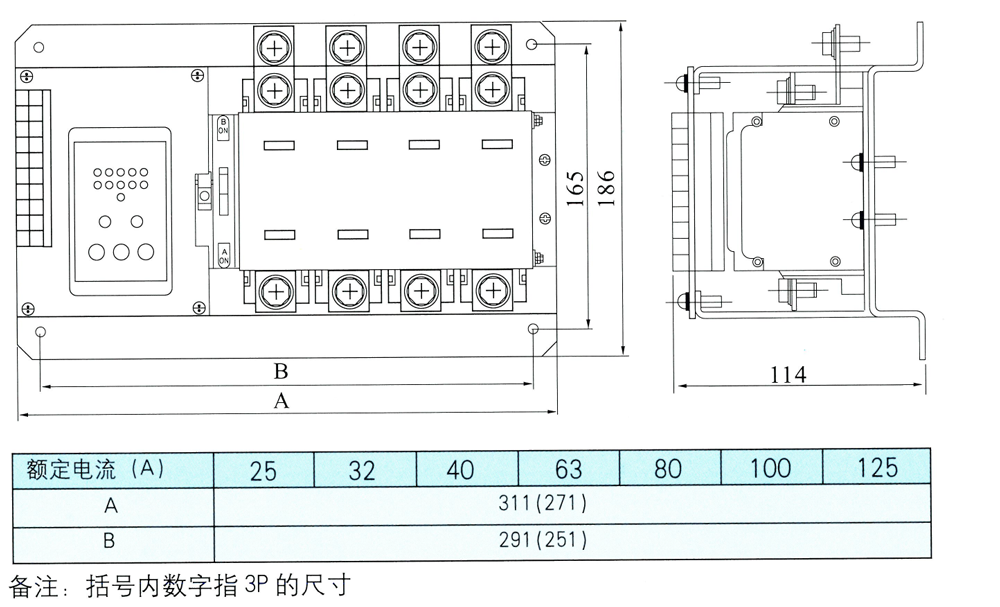

外形与尺寸

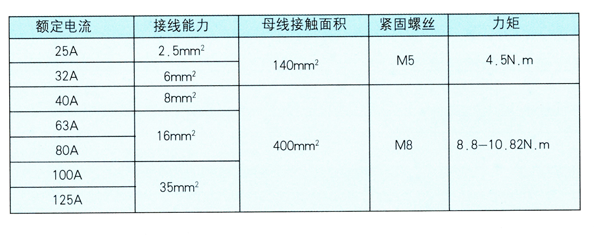

接线能力

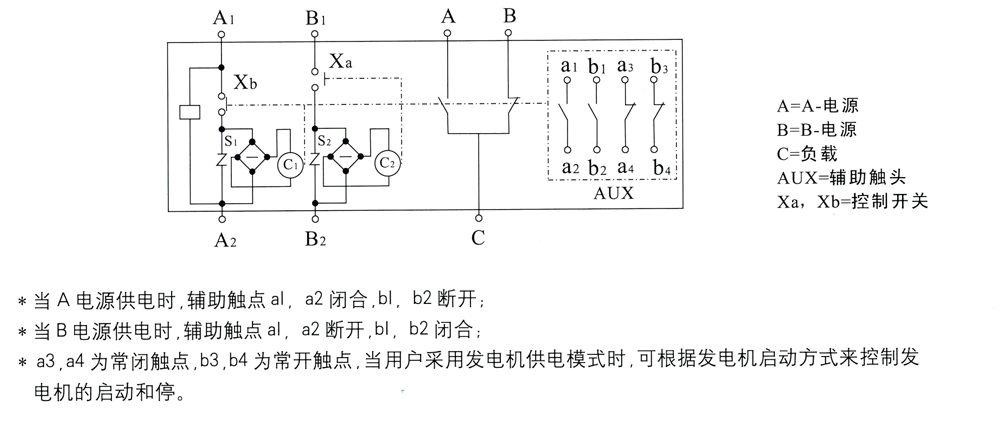

自动转换开关内部线路图
